ALL PRODUCT

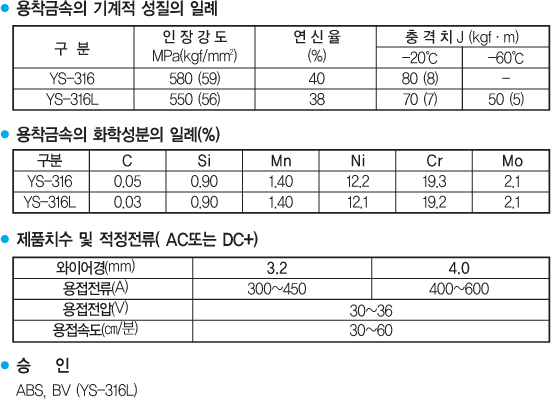

_ko.gif)

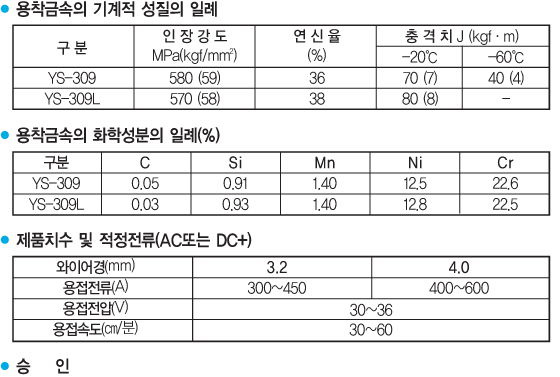

_ko.gif)

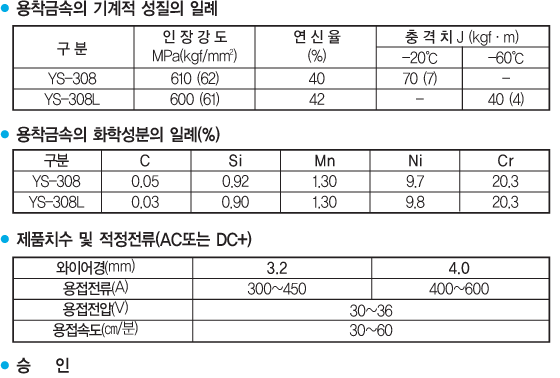

_ko.gif)
서브 머지드 아크 와이어 & 플럭스
Superflux300S x YS-316(L)
-
작업상 주의
① 플럭스는 사용전 300~350℃에서 60분간 재건조하여 사용하십시오.
② 열영향부의 내식성 저하를 방지하기 위하여 대전류 사용은 피하고, 용접입열은 가능한 한 작게 하십시오.
③ 개선내의 용접은 슬래그 박리가 양호하게 하기 위하여 2패스 이상으로 나누어 용접하십시오. - 용도 ① STS 316(L) 스테인리스강의 용접 및 연강 또는 저합금강의 육성용접
-
특성
① Superflux 300S는 용접시의 산화소모를 보상하기 위해 적당량의 합금성분이 첨가된 소결형 플럭스로서 다층용접시에도 성분의 변동없이 고온강도 등의 기계적 성질 또는 내식성이 양호한 용접금속을 얻을 수 있습니다.
② 아크 안정성, 슬래그 박리성 등 용접작업성이 양호합니다.
③ 비드 외관이 미려하고, 박판에서 후판까지의 용접능률이 매우 양호합니다.
Superflux300S x YS-309(L)
-
작업상 주의
① 플럭스는 사용전 300~350℃에서 60분간 재건조하여 사용하십시오.
② 열영향부의 내식성 저하를 방지하기 위하여 대전류 사용은 피하고, 용접입열은 가능한 한 작게 하십시오.
③ 개선내의 용접은 슬래그 박리가 양호하게 하기 위하여 2패스 이상으로 나누어 용접하십시오. - 용도 ① STS 309S 스테인리스강의 용접, STS 304와 SM490 등의 이종용접 및 연강 또는 저합금강의 육성용접
-
특성
① Superflux 300S는 용접시의 산화소모를 보상하기 위해 적당량의 합금성분이 첨가된 소결형 플럭스로서 다층용접시에도 성분의 변동이 적고 오스테나이트 조직에 적당량의 페라이트를 함유하여 내균열성, 기계적 성질 및 내식성이 양호합니다.
② 용접 그대로의 내식성 및 내열성 또한 양호합니다.
③ 아크 안정성, 슬래그 박리성 등 용접작업성이 양호합니다.
④ 비드 외관이 미려하고, 박판에서 후판까지의 용접능률이 양호합니다.
Superflux300S x YS-308(L)
-
작업상 주의
① 플럭스는 사용전 300~350℃에서 60분간 재건조하여 사용하십시오.
② 열영향부의 내식성 저하를 방지하기 위하여 대전류 사용은 피하고, 용접입열은 가능한 한 작게 하십시오.
③ 개선내의 용접은 슬래그 박리가 양호하게 하기 위하여 2패스 이상으로 나누어 용접하십시오. - 용도 ① STS 304(L) 스테인리스강의 용접 및 연강 또는 저합금강의 육성용접
-
특성
① Superflux 300S는 용접시의 산화소모를 보상하기 위해 적당량의 합금성분이 첨가된 소결형 플럭스로서 다층용접시에도 성분의 변동이 적고 오스테나이트 조직에 적당량의 페라이트를 함유하여 내균열성, 기계적 성질 및 내식성이 양호합니다.
② 아크 안정성, 슬래그 박리성 등 용접작업성이 양호합니다.
③ 비드 외관이 미려하고, 박판에서 후판까지의 용접능률이 매우 양호합니다.
