ALL PRODUCT
피복 용접봉

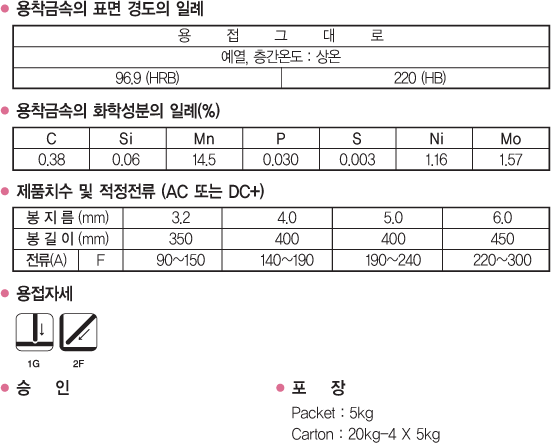

S-13MN.B
-
작업상 주의
① 가능하다면 급냉용접을 행하여 주십시오.
② 13% 망간강을 제외한 모재의 경우는 오스테나이트계 스테인리스 용접봉으로 밑깔기 용접을 하여 주십시오.
③ 모재가 경화되었을때는 경화층을 제거한 후 용접하여 주십시오.
④ 용접봉은 사용전에 350~400℃에서 1시간 재건조하여 주십시오. - 용도 ① 크럿셔 햄머, 스크레이퍼, 블레이드 등의 마모부분의 보수 및 육성용접, 13% 망간강 및 주강품의 보수용접
-
특성
① 높은 충격을 받는 부품의 내마모용 용접봉입니다.
② 용착금속의 인성 및 경도가 우수하여 충격 또는 마모에 적합합니다.
③ 기계 절삭가공은 어렵습니다.
S-711
-
작업상 주의
① 모재는 일반적으로 150℃이상 예열하여 용접하여 주십시오.
② 초층에서 크랙이 발생할 수 있으며 다층 육성 용접은 주의가 요구됩니다.
③ 용착금속의 경도특성을 확보하기 위하여 모재와의 과도한 희석은 피해 주십시오.
④ 용접봉은 사용전에 350~400℃에서 1시간 재건조하여 주십시오. - 용도 ① 크러싱 그레인의 스크류, 시멘트 산업의 밀 등의 육성 용접
-
특성
① 용착금속이 크롬-카바이드로 구성된 오스테나이트 조직을 갖는 용접봉입니다.
② 내마모성이 대단히 우수한 용접봉입니다.
③ 용접그대로 상태에서는 기계 절삭가공이 불가능합니다.
S-700B.B
-
작업상 주의
① 모재는 일반적으로 150℃이상 예열하고 가능하면 600℃ 정도의 후열을 행하여 주십시오.
② 다층용접이나 또는 경화성 모재일 경우에는 연강용 저수소계 용접봉으로 밑깔기 용접을 하여 주십시오.
③ 용접봉은 사용전에 350~400℃에서 1시간 재건조하여 주십시오. - 용도 ① 컷터 나이프, 케이싱 등의 육성용접
-
특성
① 토사 마모에 우수한 성능을 나타냅니다.
② 용접그대로 상태에서는 기계 절삭가공이 불가능합니다.
S-600B.B

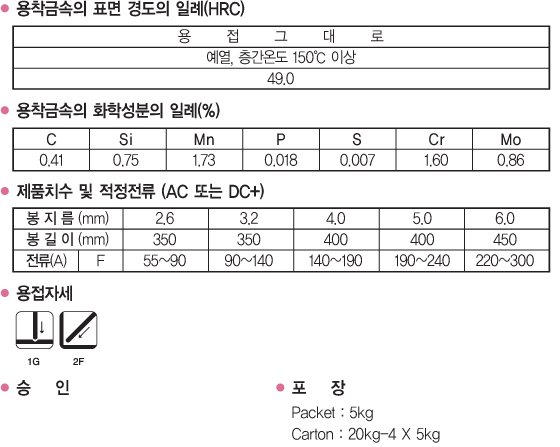

S-500B.B

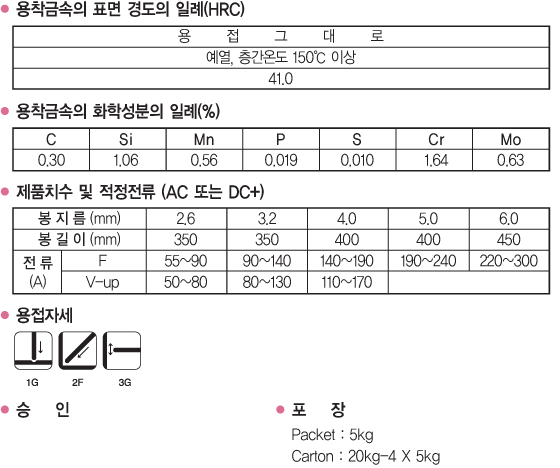

S-450B.B
-
작업상 주의
① 모재는 일반적으로 150℃이상 예열하여 주십시오.
② 다층용접일 때는 연강용 저수소계 용접봉으로 밑깔기 용접을 하여 주십시오.
③ 용접봉은 사용전에 350~400℃에서 1시간 재건조하여 주십시오. - 용도 ① 불도우저의 트럭 링크, 아이들러, 로울러 등의 보수 및 육성 용접
-
특성
① 저수소계로서 내균열성이 양호하며, 금속 및 충격 마모, 내열 마모에 적합합니다.
② 기계 가공은 약간 어렵습니다.

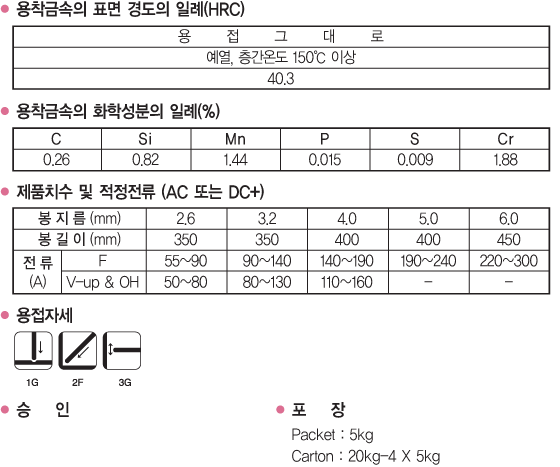

S-350B.B

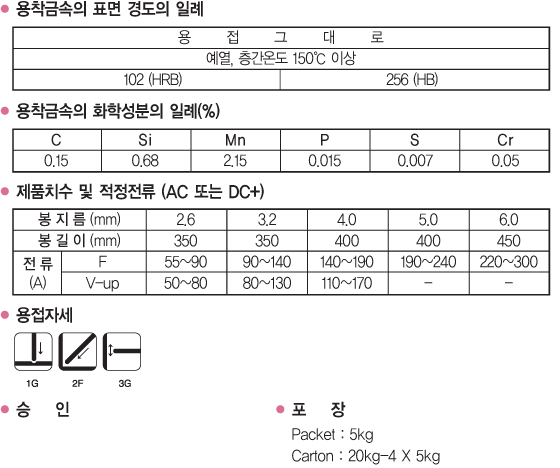

S-260A.B
-
작업상 주의
① 예열은 특별히 필요 없지만, 고탄소강 및 저합금강 다층용접의 경우 약 150℃로 예열하여 주십시오.
② 스타트(Start)부의 기공을 방지하기 위하여 후퇴법 운봉을 하십시오.
③ 용접봉은 사용전에 350~400℃에서 1시간 재건조하여 주십시오. - 용도 ① 샤프트, 크레인 휠 등 마모 부분의 육성 용접
-
특성
① 저수소계 용접봉으로 금속간 마모부의 보수 및 육성용접에 적합합니다.
② 기계 가공이 가능합니다.
③ 소입경화가 가능하므로 소입처리가 효과적입니다.
S-350A.R
-
작업상 주의
① 주강품, 저합금, 고탄소강의 육성 용접시에는 모재를 150℃이상으로 예열하여 주십시오.
② 주강품류의 보수 용접시에는 슬래그 혼입이 안되게 운봉각을 조절하여 주십시오.
③ 용접봉은 사용전에 70~100℃에서 1시간 재건조하여 주십시오. - 용도 ① 샤프트, 기어핀, 클러치럭 등 기계 마모부분의 보수 및 육성 용접
-
특성
① 티타니아계 용접봉으로 용접작업성 및 기계가공성이 우수합니다.
② 기계 가공후 소입이 가능합니다.

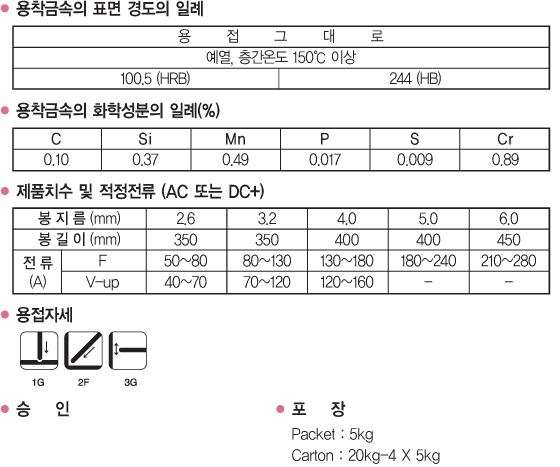

S-240A.R
-
작업상 주의
① 주강품, 저합금 고탄소강의 육성용접 때에는 모재를 150℃이상으로 예열하여 주십시오.
② 주강품류의 보수 용접시에는 슬래그 혼입이 안되게 운봉각을 조절하여 주십시오.
③ 용접봉은 사용전에 70~100℃에서 1시간 재건조하여 주십시오. - 용도 ① 기어, 치차, 크레인 휠 등 마모부의 육성용접. 금속간 경마모의 보수 및 육성용접
-
특성
① 티타니아계 용접봉으로서 용접작업성 및 기계가공성이 우수합니다.
② 금속간 경마모의 보수 용접용으로 적합합니다.
③ 기계 가공후 소입이 가능합니다.
