Business

사업소개

ALL PRODUCT

피복 용접봉

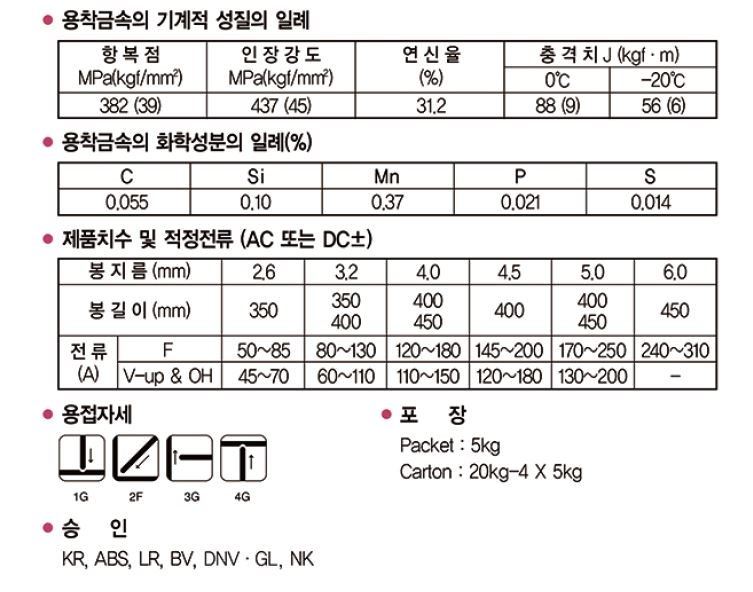

S-4301.I

연강용 S-4301.I

Type 일메나이트계
Industry 조선|철구조물
JIS Z3211 E4319
EN ISO 2560-A - E35 2 RA 1 2
KS D7004 E4301
AWS A5.1/ASME SFA-5.1 E6019
  • 작업상 주의 ① 사용전에 70~100℃에서 30~60분 건조하여 주십시오.
    ② 재아크성이 부족하므로 단속용접의 경우는 S-4303.T를 사용하여 주십시오.
  • 용도 ① 차량, 건축, 교량, 선박내부구조등 일반구조물의 용접
  • 특성 ① 라임티타니아계 용접봉으로서 전자세의 작업성이 우수합니다.
    ② 특히 입향상진 용접성이 우수합니다.
    ③ 아름다운 비드를 얻을 수 있으며, 작업의 능률이 뛰어납니다.
    ④ 용착금속의 기계적 성질이 양호합니다.

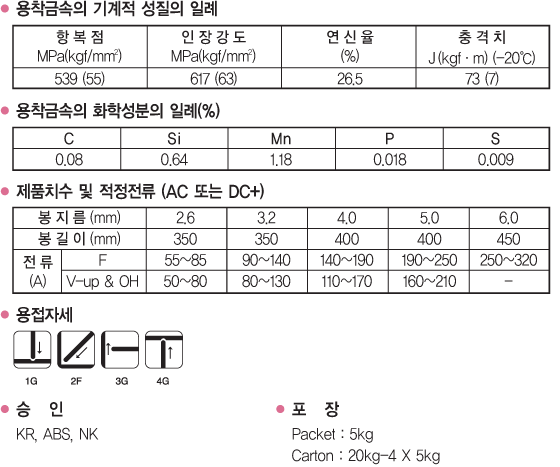

S-7016.M

연강용 S-7016.M

Type 저수소계
Industry 철구조물
JIS Z3211 E4316
EN ISO 2560-A - E42 2 B 1 2
KS D7004 E4316
AWS A5.1/ASME SFA5.1 E7016
  • 작업상 주의 ① 용접하기 전에 용접봉은 반드시 300~350℃에서 1시간동안 재건조하여 사용하십시오.
    ② 용접 스타트(Start)부에 블로우 홀 발생을 방지하기 위하여 후퇴법 운봉을 채용하여 주십시오.
    ③ 아크 길이를 짧게 잡고 운봉폭도 좁게 하십시오.
  • 용도 ① 조선, 교량, 차축, 각종압력용기 보일러용접, 중탄소강 용접, 용접성이 나쁜 강재의 용접, 고유 황강의 용접충격이 심한 구조물
  • 특성 ① 저수소계 용접봉으로서 내균열성 및 기계적 성질이 우수하여 구조물의 구속이 심한 부분, 고유황강, 중탄소강 등의 용접에 적합합니다.
    ② X-선 성능이 양호합니다.
    ③ 비드 외관이 양호하고 충격인성이 우수합니다.

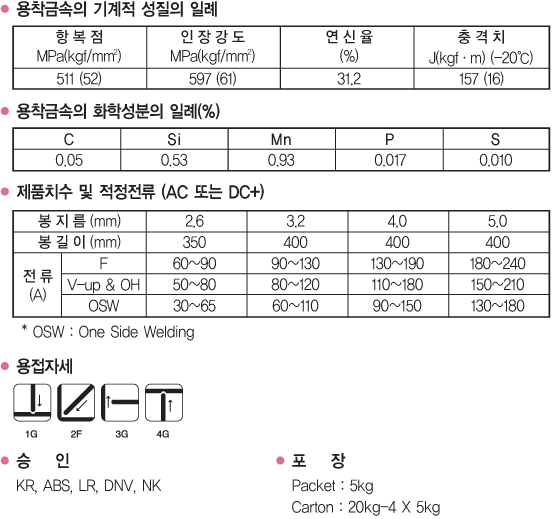

S-7016.O

연강용 S-7016.O

Type 저수소계
Industry 파이프 & 파이프라인
JIS Z3211 E4316
EN ISO 2560-A - E42 2 B 1 2
KS D7004 E4316
AWS A5.1/ASME SFA5.1 E7016
  • 작업상 주의 ① 적정전류와 루우트 간격을 잘 설정하면 아름다운 일면 비드가 얻어집니다.
    ② 아크 발생점은 사금법 또는 개선의 측면에서 아크를 발생시켜 시공해 주십시오.
    ③ 크레이터 처리는 개선측면으로 크레이터를 이동한 후 아크를 끊어 주십시오.
    ④ 사용전 반드시 300~350℃에서 1시간 동안 재건조해 주십시오.
  • 용도 ① 연강 및 50킬로급 고장력강 파이프의 일면 용접
  • 특성 ① 일면 용접용 용접봉으로서 전자세에서 작업성이 우수합니다.

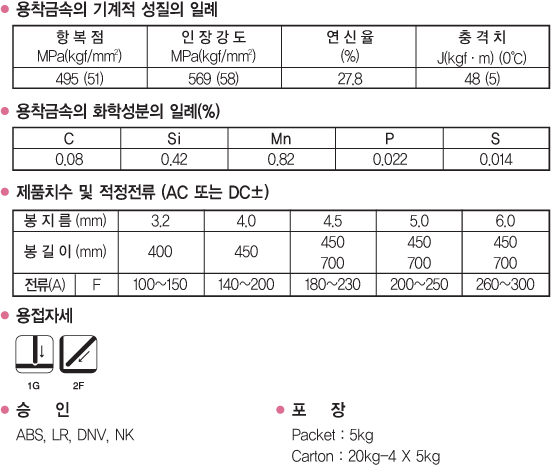

S-7024.F

연강용 S-7024.F

Type 철분티타니아계
Industry 철구조물
JIS Z3211 E4324
EN ISO 2560-A - E42 0 RR 7 4
KS
AWS A5.1/ASME SFA5.1 E7024
  • 작업상 주의 ① 수평필렛의 유지각도는 그림에 표시한 바와 같은 각도로 하여 주십시오.
    ② 운봉비는 1~1.5범위내에서 시공하여 주십시오.
    ③ 용접봉이 흡습되면 작업성이 대단히 나빠지므로 70~100℃에 30~60분정도 재건조하여 주십시오.
  • 용도 ① 일반구조물, 조선, 교량, 건축구조물등의 수평 및 하향 필렛용접,
  • 특성 ① 수평 및 하향필렛 용접의 고능률화를 목적으로 설계된 철분 티타니아계 용접봉입니다.
    ② 아크 안정성이 좋으며 스패터가 적고 슬래그 제거성이 양호하며, 비드는 아름다운 광택이 납니다.

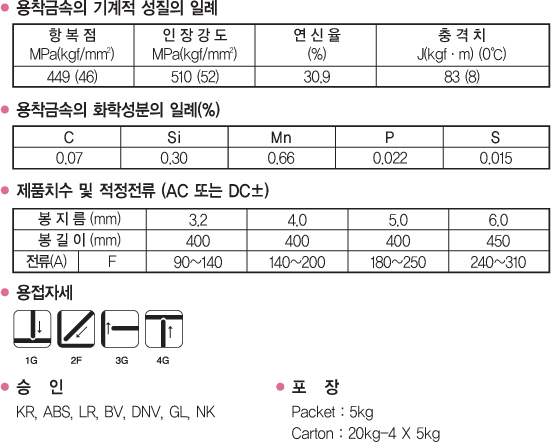

S-7014.F

연강용 S-7014.F

Type 철분티타니아계
Industry 철구조물
JIS
EN ISO 2560-A - E42 0 R 1 2
KS
AWS A5.1/ASME SFA5.1 E7014
  • 작업상 주의 ① 사용하기 전 70~100℃에서 30~60분동안 재건조후 사용하십시오.
  • 용도 ① 선박, 철도차량, 자동차 및 경구조물 등의 용접
  • 특성 ① 철분을 함유한 티타니아계로 전자세 고능률 용접봉입니다.
    ② 접촉 용접으로 수평 필렛 또는 개선내에서의 운봉 조작이 용이합니다.
    ③ 슬래그 박리가 양호하며, 비드는 광택이 있는 아름다운 외관을 지닙니다.

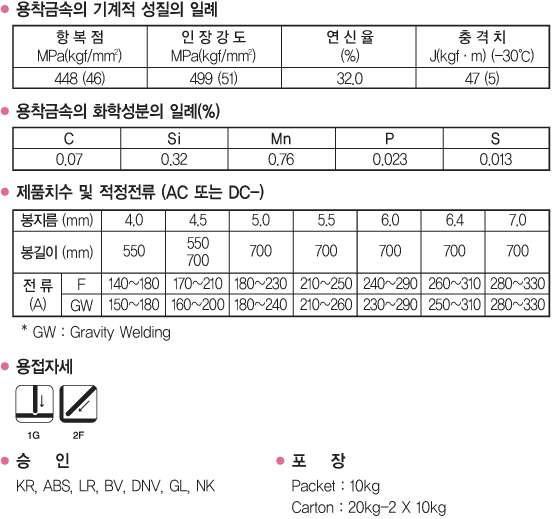

S-6027.LF

연강용 S-6027.LF

Type 철분산화철계
Industry 철구조물
JIS Z3211 E4327
EN ISO 2560-A - E38 0 R 1 4
KS D7004 E4327
AWS A5.1/ASME SFA5.1 E6027
  • 작업상 주의 ① 그래비티 용접의 경우 운봉비는 1.2~1.5범위내에서 시공하여 주십시오.
    ② 손용접의 경우에는 접촉용접을 행해 주십시오.
    ③ 용접봉이 흡습되었을 경우에는 언더컷, 불균일한 비드의 형성 및 흄발생량이 많아지기 때문에 70~100℃에서 30~60분간 재건조후 사용해 주십시오.
  • 용도 ① 조선, 교량, 철골구조, 일반구조물의 수평 필렛 용접
  • 특성 ① S-6027.LF는 기존 철분 산화철계 용접봉의 흄 발생량을 대폭 저하시킨 용접봉으로서 작업환경 개선 및 용접 작업자의 건강 보호에 효과를 나타내는 용접봉입니다.
    ② 그래비티 용접뿐만 아니라 손용접에도 우수한 성능을 나타내는 고능률하향 및 수평 필렛 용접 전용봉으로 언더컷 발생이 없고 등각성을 나타내는 아름다운 비드를 얻을 수 있습니다.

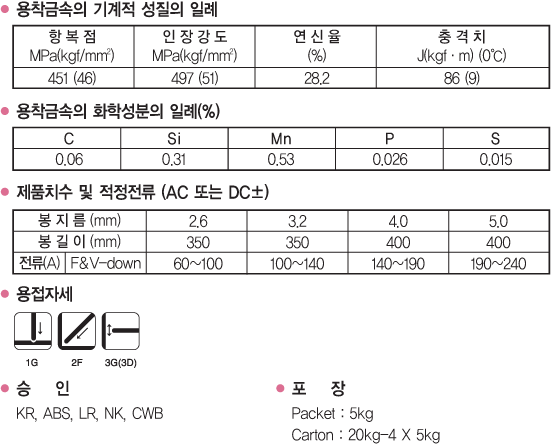

S-6013.V

연강용 S-6013.V

Type 고산화티타니아계
Industry 철구조물
JIS Z3211 E4313
EN ISO 2560-A - E38 0 RC 1 1
KS D7004 E4313
AWS A5.1/ASME SFA5.1 E6013
  • 작업상 주의 ① 수직하진 용접을 할 때는 약간 높은 용접전류를 사용하시고, 그림에서 표시한 바와 같은 각도로 운봉하고 아크의 끝을 가볍게 강판에 접촉시켜 용접을 함으로써 튼튼하고 아름다운 비드의 용접부가 얻어집니다.
    ② 사용하기전 70~100℃에서 30~60분동안 재건조후 사용하십시오.
  • 용도 ① 박판구조물, 파이프, 차량외관, 선박, 소형변압기의 미장 용접
  • 특성 ① 용입이 얕고 아름다운 비드가 얻어지는 고산화티타니아계 용접봉입니다.
    ② 비드가 아름다우며, 아크성이 우수합니다.
    ③ 박판구조나 경량형강의 용접에 적합합니다.

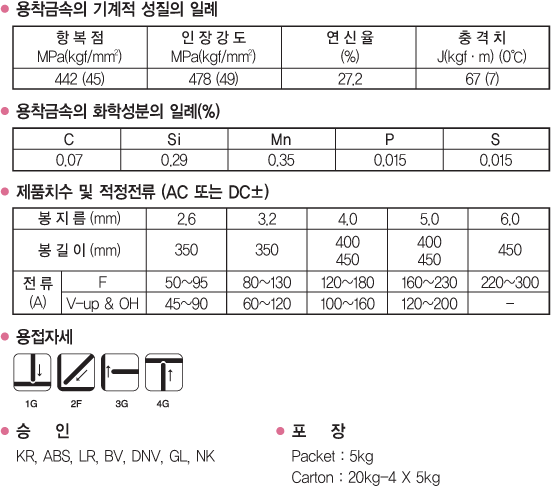

S-6013.LF

연강용 S-6013.LF

Type 고산화티타니아계
Industry 철구조물
JIS Z3211 E4313
EN ISO 2560-A - E38 0 R 1 2
KS D7004 E4313
AWS A5.1/ASME SFA5.1 E6013
  • 작업상 주의 ① 사용하기전 70~100℃에서 30~60분동안 재건조후 사용하십시오.
  • 용도 ① 박판, 경량 형강의 용접, 일반구조물 용접, 소형 변압기의 미장용접
  • 특성 ① S-6013.LF는 용접흄 발생량을 기존 용접봉보다 20%이상 감소시킨 고산화티타니아계 용접봉으로서 전자세 용접성이 우수합니다.
    ② 슬래그 박리성과 아크성이 우수합니다.
    ③ 박판구조나 경량 형강에서 작업성이 매우 우수합니다.

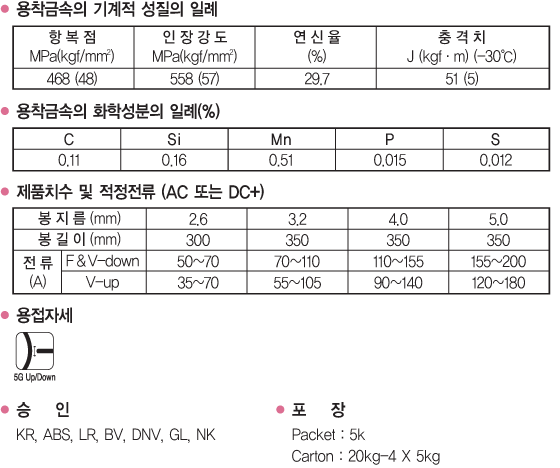

S-6011.D

연강용 S-6011.D

Type 고셀룰로우즈계
Industry 철구조물
JIS Z3211 E4311
EN ISO 2560-A - E38 0 C 1 1
KS D7004 E4311
AWS A5.1/ASME SFA5.1 E6011
  • 작업상 주의 ① 셀룰로우즈계 용접봉은 전류가 높을 경우 피복제의 성질이 변하므로 다른 계통보다 낮은 전류로 작업하여 주십시오.
  • 용도 ① 파이프, 건축, 박판의 용접, 유류공급 파이프 배관
  • 특성 ① 고셀룰로우즈계 용접봉으로 슬래그가 아주 적고 제거가 용이합니다.
    ② 홈의 간격이 좁은 개소의 용접에 적합합니다.
    ③ 수직 상향 및 하향의 현장용접, 파이프와 같은 원주용접, 박판의 용접에 적당합니다.

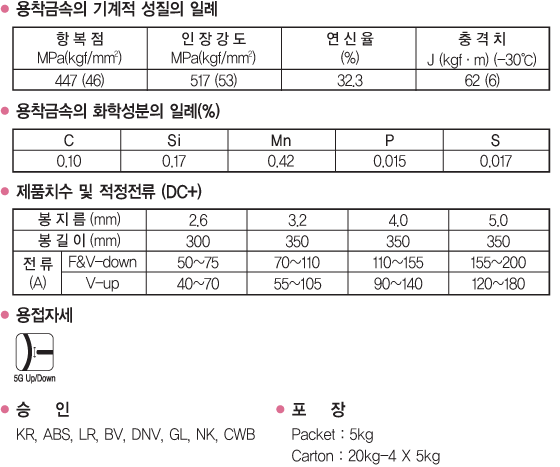

S-6010.D

연강용 S-6010.D

Type 고셀룰로우즈계
Industry 파이프 & 파이프라인
JIS Z3211 E4310
EN ISO 2560-A - E38 0 C 2 1
KS
AWS A5.1/ASME SFA5.1 E6010
  • 작업상 주의 ① 전류는 일반연강보다 낮은 전류로 사용해 주십시오.
    ② 습기를 잘 흡수하므로 보관에 주의하십시오.
  • 용도 ① 아연 도금된 철판 및 파이프, 건축, 주강 보수용
  • 특성 ① 고셀룰로우즈계 용접봉으로서 슬래그의 발생이 적고, 용입이 깊어 파이프의 용접에 적당합니다.
    ② 봉 후반부의 봉내열성을 강화하여 봉소현상에 의한 용접결함을 대폭 감소시켰으며, 고전류, 고능률 용접이 가능하도록 설계되어 있습니다.
    ③ 특히 스패터의 발생이 상대적으로 적으며, 슬래그 박리성이 우수합니다.

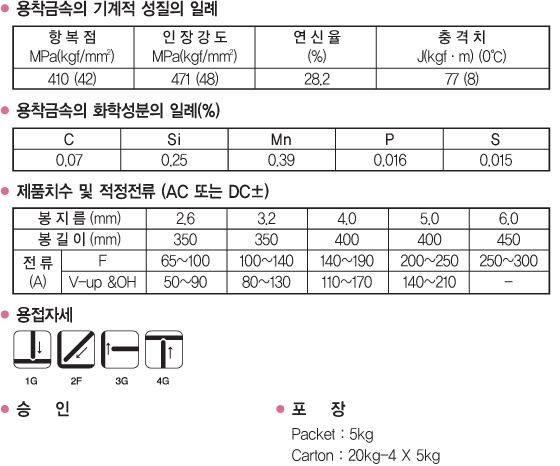

S-4303.T

연강용 S-4303.T

Type 라임티타니아계
Industry 철구조물
JIS Z3211 E4303
EN ISO 2560-A - E38 0 RA 1 2
KS D7004 E4303
AWS
  • 작업상 주의 ① 사용하기전 70~100℃에서 30~60분동안 재건조후 사용하십시오.
    ② 우천시나 습도가 높은 지방에서는 강재를 예열하여 수분을 제거한 후 용접하십시오.
  • 용도 ① 차량, 기계, 건축, 교량등의 용접
  • 특성 ① 라임티타니아계 용접봉으로서 다량의 철분을 함유시켜 작업성과 능률이 우수한 용접봉입니다.
    ② 용착속도가 빠르고 재아크성이 양호하여 작업능률이 향상됩니다.
    ③ 용착금속의 기계적 성질도 대단히 우수합니다.

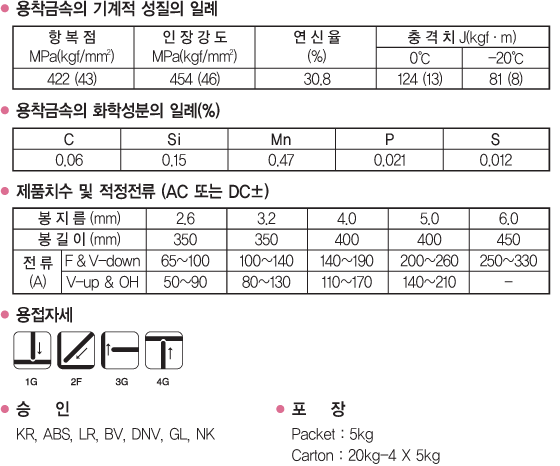

S-4303.V

연강용 S-4303.V

Type 라임티타니아계
Industry 철구조물
JIS Z3211 E4303
EN ISO 2560-A - E38 2 RA 1 2
KS D7004 E4303
AWS
  • 작업상 주의 ① 사용하기전 70~100℃에서 30~60분동안 재건조후 사용하십시오.

    ② 우천시나 습도가 높은 지방에서는 강재를 예열하여 수분을 제거한 후 용접하십시오.
  • 용도 ① 차량, 건축, 교량, 선박내부구조등 일반구조물의 용접
  • 특성 ① 라임티타니아계 용접봉으로서 전자세의 작업성이 우수합니다.

    ② 특히 입향상진 용접성이 우수합니다.

    ③ 아름다운 비드를 얻을 수 있으며, 작업의 능률이 뛰어납니다.

    ④ 용착금속의 기계적 성질이 양호합니다.
top
