ALL PRODUCT
TIG 와이어

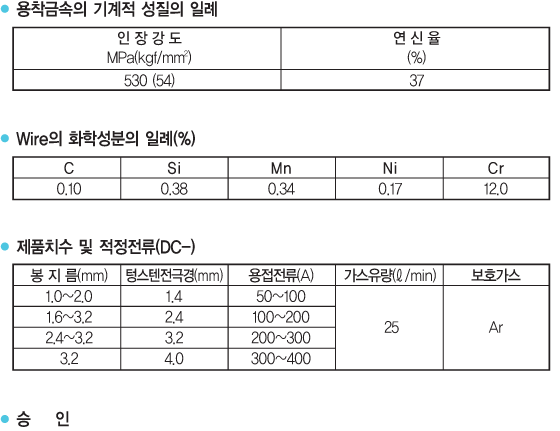

ST-410
- 작업상 주의 .
- 용도 ① 13% Cr (STS 403, STS 410) 스테인리스강 용접
-
특성
① 용착 금속의 조직은 마르텐 사이트 조직으로 자성을 나타내며, 내마모성이 우수합니다.
② 비드가 아름답고 작업성이 양호합니다.
③ 용착 금속의 경도가 높고 내식, 내마모성이 우수하므로 13%Cr 스테인리스강 및 탄소강 등의 경화 육성에도 적용되고 있습니다.

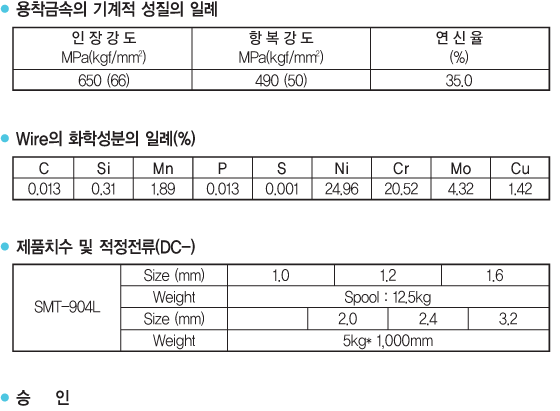

SMT-904L
- 작업상 주의 .
- 용도 ① 20%Cr-25%Ni-4.5%Mo-1.5%Cu 스테인레스강 용접.
-
특성
① 용착금속은 완전한 오스테나이트 조직을 나타냅니다.
② 내열, 내식성이 우수하고, 특히 황산, 인산 등에 부식저항성이 양호합니다.
③ 용접시 최대 1.5KJ/mm 이하로 입열량 제어가 필요합니다.
④ 특히, 황산 분위기에서 우수한 내식성을 보유합니다.

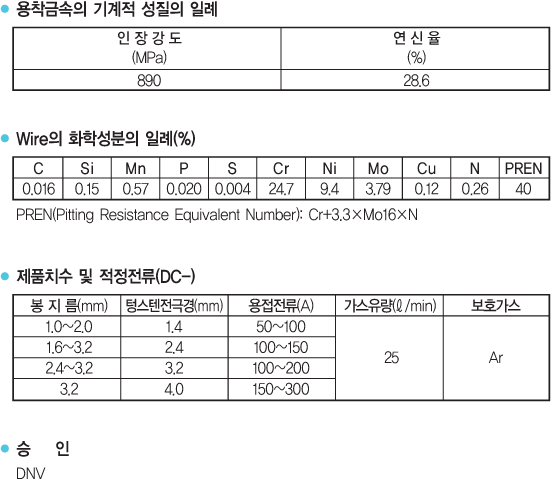

SMT-2594
- 작업상 주의 .
- 용도 ① 25%Cr-7%Ni-4.5%Mo-0.25%N 스테인레스강 용접.
-
특성
① 용착금속은 페라이트+오스테나이트 이상 조직을 나타냅니다.
② 일반 스테인레스강에 비해 용접부의 내부식성이 상당히 우수합니다.(PREN≥40)
③ 석유 화학 공업 장치 설비 및 해양 구조물, FPSO 등에 사용 가능한 용접재료입니다.
④ 용접시 최대 1.5KJ/mm 이하로 입열량 제어가 필요합니다.

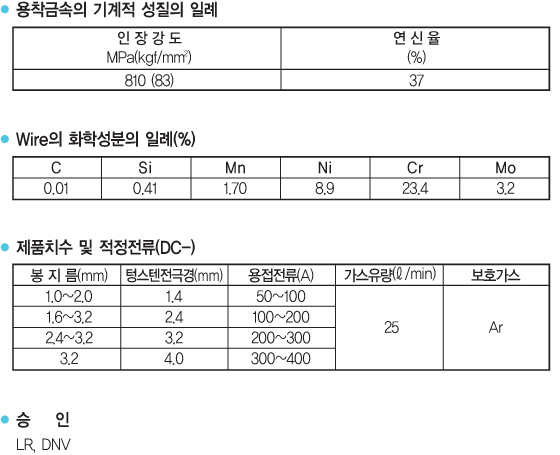

ST-2209

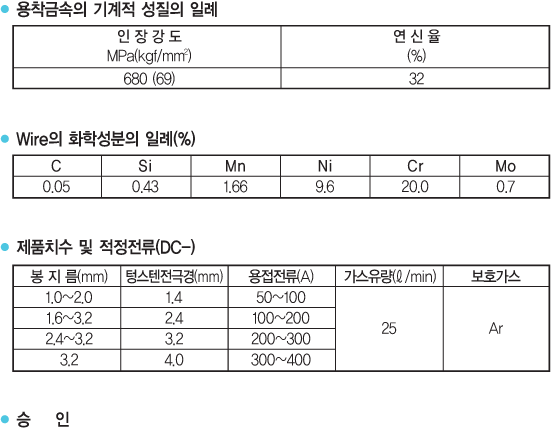

ST-347
- 작업상 주의 .
- 용도 ① 18%Cr - 8%Ni - Nb (STS 347) & 18%Cr - 8%Ni - Ti (STS 321) 스테인리스강 용접
-
특성
① 용착금속은 페라이트를 함유하고 있기 때문에 내균열성이 양호합니다.
② 비드가 아름답고 작업성이 양호합니다.
③ 안정화 원소인 Nb을 함유하고 있기 때문에 내입계 부식성이 우수하고 내열성이 양호합니다.
④ 고온에서 크립 강도가 뛰어나기 때문에 보일러, 가스터빈 등의 용접에 적당합니다.

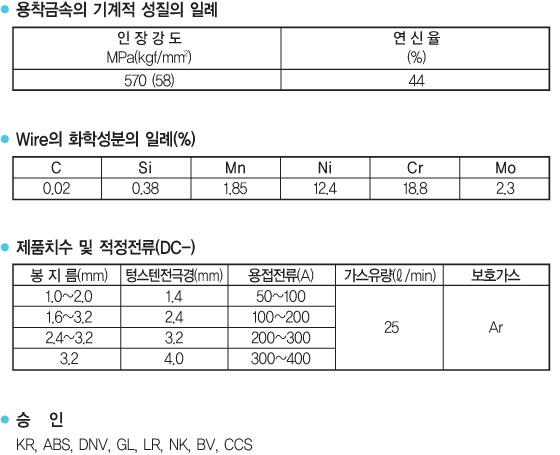

ST-316L
- 작업상 주의 .
- 용도 ① 18%Cr - 12%Ni - 2%Mo강 및 저탄소 18%Cr - 12%Ni - 2%Mo 강의 용접
-
특성
① 용착금속은 페라이트를 함유하고 있기 때문에 내균열성이 양호합니다.
② 비드가 아름답고 작업성이 양호합니다.
③ 내부식성과 내열성이 극히 우수합니다.

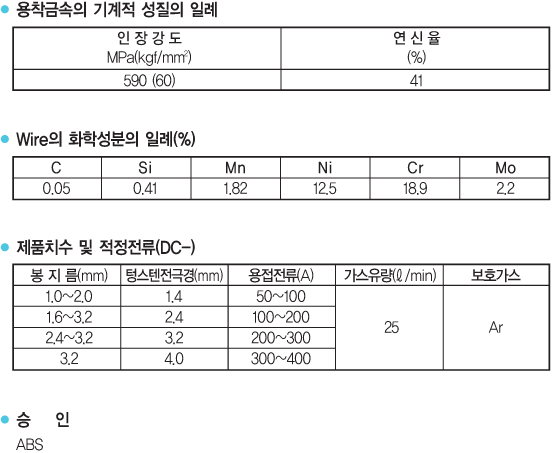

ST-316

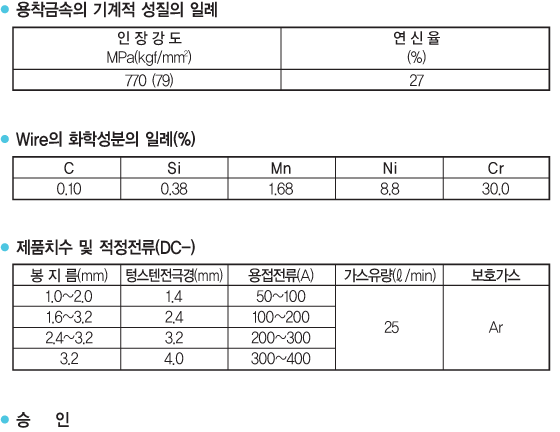

ST-312
- 작업상 주의 .
- 용도 ① 29%Cr - 9% Ni 스테인리스강용 및 이종 금속의 접합용
-
특성
① 용착금속의 Cr 함량이 높으므로, 내부식성이 상당히 우수합니다.
② 다량의 페라이트를 함유하는 오스테나이트 조직을 갖기 때문에 내 균열성이 우수합니다.
③ 스테인리스강과 연강 및 저합금강과 같은 이종 금속의 용접에 적합합니다.
ST-310

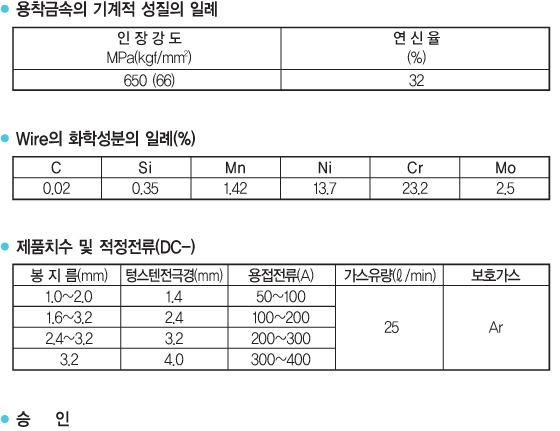

ST-309MoL

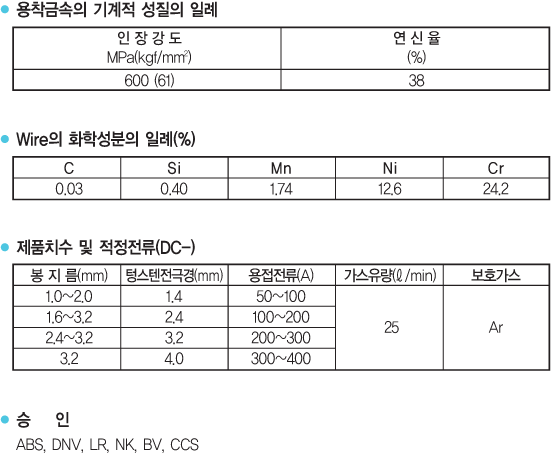

ST-309L
- 작업상 주의 .
- 용도 ① 22% Cr - 12% Ni강, 연강과 스테인리스강의 이종금속 및 18%Cr - 8%Ni 크래드강의 크래드측의 용접
-
특성
① 용착금속은 페라이트를 함유하고 있기 때문에 내균열성이 양호합니다.
② 내열성과 내부식성이 극히 우수합니다.

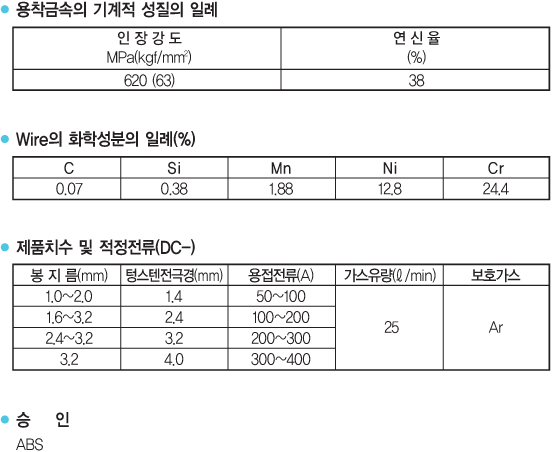

ST-309

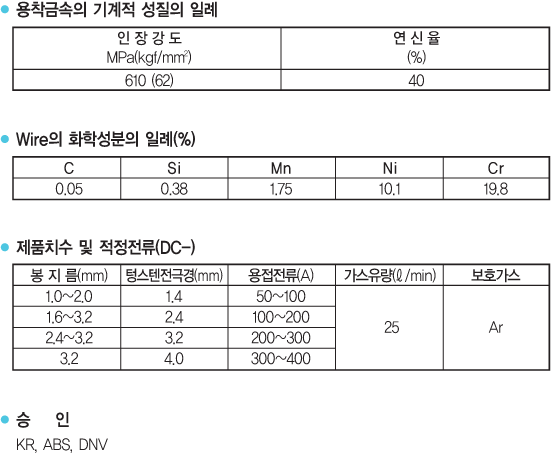

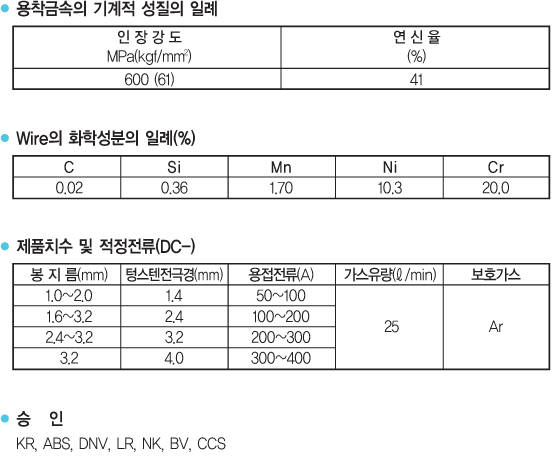

ST-308L
- 작업상 주의 .
- 용도 ① 극저탄소 18%Cr - 8%Ni 강 및 18%Cr - 8%Ni 강의 TIG용접
-
특성
① 용착금속은 페라이트를 함유하고 있기 때문에 내균열성이 양호합니다.
② 외관이 아름답고 작업성이 양호합니다.
③ 용착금속의 내식성 특히 입간부식에 강하며, 기계적 성질이 양호합니다.
