ALL PRODUCT
피복 용접봉
S-7010.P1
S-7016.HR

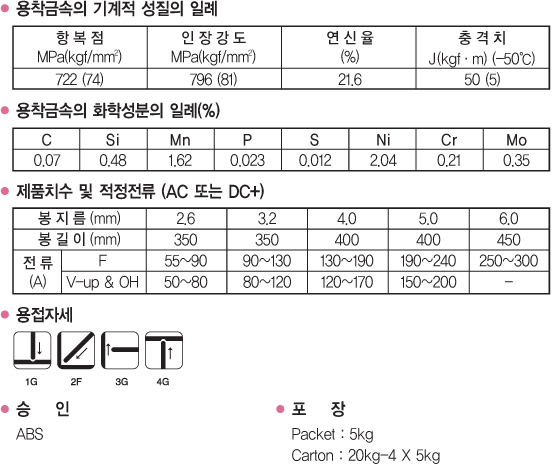

S-11018.M
-
작업상 주의
① 용접봉은 사용전에 350~400℃에서 1시간 재건조하여 주십시오.
② 용접시공은 200~300℃로 예열하십시오.
③ 기공발생을 방지하기 위하여 사금법이나 후퇴법 운봉을 하여 주십시오.
④ 과대한 입열은 충격치를 감소시키므로 주의를 요합니다. -
용도
① HY-80, HY-90, HY-100 등 저합금 고강도강의 용접
② 75킬로급 고장강력을 사용한 압력용기, 교량 및 강도부재의 용접 - 특성 ① 저합금, 철분저수소계 용접봉으로 용접효율이 우수합니다.

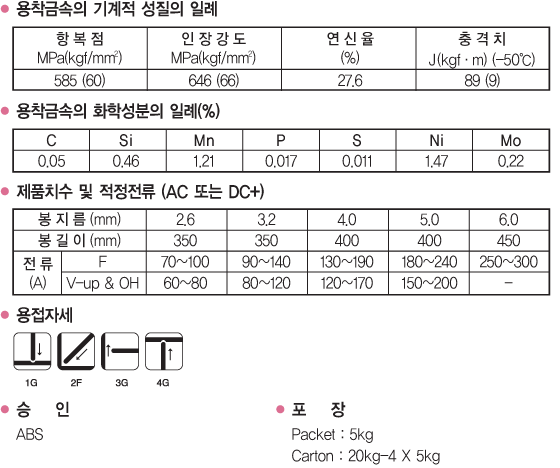

S-9018.M
-
작업상 주의
① 용접봉은 사용전에 350~400℃에서 1시간 재건조하여 주십시오.
② 용접 스타트(Start)부의 기공을 방지하기 위하여 사금법이나 후퇴법 운봉을 사용하십시요.
③ 아크 길이는 가능한 한 짧게 잡으십시오.
④ 판두께나 강종에 따라서 약간의 차이가 있으나 80~100℃로 예열하여 주십시요. - 용도 ① 60킬로급 고장력강을 사용한 압력용기, 교량, 팬스독크, 차량, 기계류의 용접
-
특성
① 전자세에서 작업성 및 X선 성능, 내균열성이 우수합니다.
② 용착금속의 저온 노치인성이 우수합니다.
③ 피복제중에 다량의 철분을 포함하고 있으므로 용접능률성이 우수합니다.
S-11016.G
-
작업상 주의
① 용접봉은 사용전에 350~400℃에서 1시간 재건조하여 주십시오.
② 건조후 100~150℃로 저장하고 습기에 주의하십시오.
③ 판두께 및 강종에 따라 차이가 있으나 용접전에 150~200℃로 예열을 해주십시오. - 용도 ① 75킬로급 고장력강을 사용한 압력용기 및 교량 등의 용접
-
특성
① X선 성능 내균열성 및 기계적 성질이 대단히 우수합니다.
② 75킬로급 고장력강용접에 사용되는 용접봉입니다.

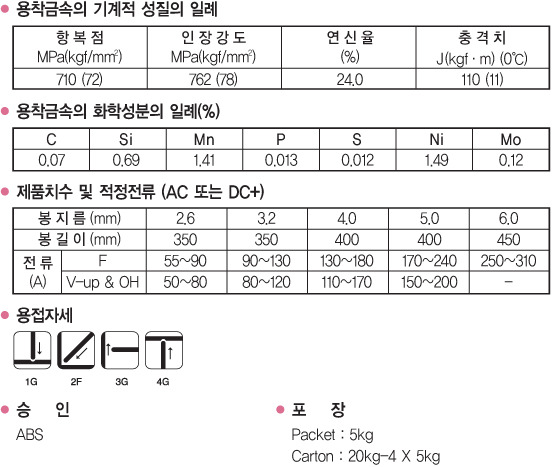

S-10016.G
-
작업상 주의
① 용접봉은 사용전에 350~400℃에서 1시간 재건조하여 주십시오.
② 아크 시작 부분은 후퇴법을 사용해 주십시오.
③ 판두께나 강의 종류에 따라 약간의 차이가 있으나 용접전 100~150℃로 예열해 주십시오. - 용도 ① 70킬로급 고장력강을 사용한 압력용기, 펜스독크, 교량 등의 용접
-
특성
① 전자세에서 작업성 및 X-선 성능이 우수합니다.
② 용착금속의 노치인성이 우수하고 수소량이 극히 적기 때문에 내균열성이 우수합니다.
S-9016.G
-
작업상 주의
① 용접봉은 사용전에 350~400℃에서 1시간 재건조하여 주십시오.
② 용접 스타트(Start)부의 균열을 방지하기 위하여 사금법(捨金法)이나 후퇴법 운봉을 하십시오.
③ 아크 길이는 될 수 있는대로 짧게 하십시오.
④ 모재의 두께 및 강종에 따라 예열을 행한 후 사용하여 주십시오. - 용도 ① 60킬로급 고장력강을 사용한 압력용기, 교량, 차량, 기계류의 용접
-
특성
① 용착금속의 노치인성이 우수합니다.
② 전자세에서 작업성과 X-선 성능이 우수합니다.
③ 저수소계 용접봉으로 내균열성이 우수하고, 후판용접에 적합합니다.

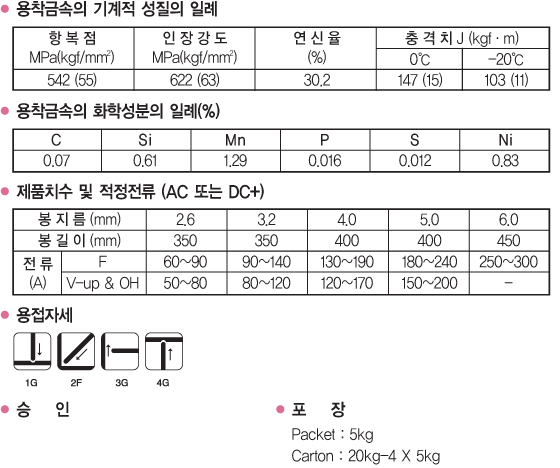

S-8018.G
-
작업상 주의
① 용접봉은 사용전에 350~400℃에서 1시간 재건조하여 주십시오.
② 모재표면의 녹, 수분, 오물, 페인트 등을 깨끗이 제거한 후 용접을 시행하십시오.
③ 용접 스타트(Start)부의 기공을 방지하기 위하여 사금법이나 후퇴법 운봉을 하십시오.
④ 모재의 두께 및 강종에 따라 예열을 행한 후 사용하여 주십시오. - 용도 ① 선박, 교량, 건축, 압력용기 등의 55킬로급 고장력강의 용접
-
특성
① S-8018.G는 철분 저수소계 용접봉으로서 전자세 용접에 적합합니다.
② 피복제중에 철분을 많이 함유하므로 능률성이 우수합니다.
③ 저수소계용접봉으로 내균열성 및 노치인성이 우수합니다.
S-8016.G
-
작업상 주의
① 용접봉은 사용전에 350~400℃에서 1시간 재건조하여 주십시오.
② 용접시 스타트(Start)부의 기공을 방지하기 위하여 사금법(捨金法)이나 후퇴법 운봉을 하십시오.
③ 모재의 두께 및 강종에 따라 예열을 행한후 사용하여 주십시오. -
용도
① 55킬로급 고장력강을 사용한 압력용기 (LPG탱크, 고압보일러), 발전기계, 교량, 건축 및 레일
강 용접 -
특성
① 우수한 기계적 성질을 가지며 전자세 용접성이 우수한 용접봉입니다.
② 비드외관이 아름답고 X-선 성능, 내균열성이 우수하며 55킬로급 고장력강의 후판용접에 적합합니다.
③ 용착금속의 내식성 및 CTOD 특성이 우수합니다.
S-7048.V
-
작업상 주의
① 용접봉은 사용전 반드시 300~350℃에서 1시간 재건조하여 주십시오.
② 기타 작업상 주위사항은 일반 저수소계 용접봉과 동일합니다. - 용도 ① 조선, 교량, 건축, 차량 기계 등 연강 및 50킬로급 고장력강의 입향하진 용접
-
특성
① 수직 용접의 공수절감 및 능률화를 기하기 위하여 개발된 용접봉입니다.
② 필렛 및 V형 맞대기 용접의 경우에 입향하진을 할 수 있는 용접봉입니다.
③ 용착금속의 기계적 성질 및 내균열성이 우수하고 비드 모양이 아름답고 슬래그 박리 및 재아크성이 우수합니다.

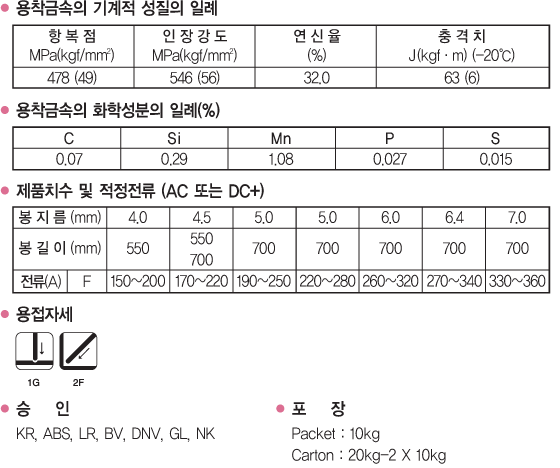

S-7028.F
-
작업상 주의
① 용접봉은 사용전에 350~400℃에서 1시간 재건조하여 주십시오.
② 모재표면의 녹, 수분, 기름을 제거하여 주십시오. - 용도 ① 조선, 건축, 철골구조, 교량 등에 사용되는 50킬로급 고장력강의 용접
-
특성
① S-7028.F는 아래보기 및 수평필렛 전용의 용접봉입니다.
② 용착속도가 빠르고 외관 X-선 성능 및 기계적 성질이 우수합니다.
③ 슬래그 박리성이 좋고, 비드가 아름다우며 기계적 성능도 우수합니다.

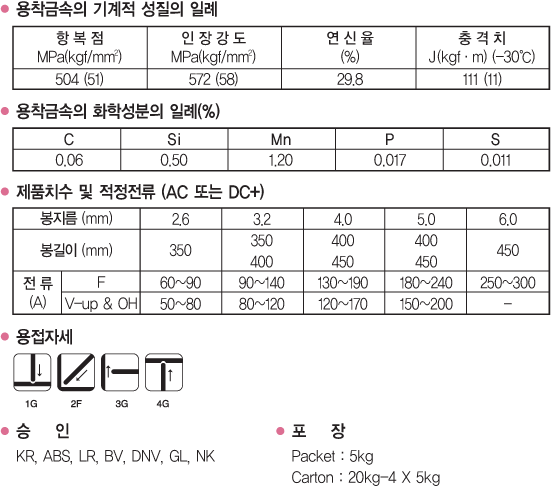

S-7018.G
-
작업상 주의
① 용접봉은 사용전에 350~400℃에서 1시간 재건조하여 주십시오.
② 아크 길이는 짧게하고, 후퇴법 또는 사금법(捨金法)을 택하여 주십시오. - 용도 ① 선박, 교량, 건축, 압력용기 등의 50킬로급의 고장력강용
-
특성
① 전자세의 철분 저수소계 용접봉으로 중구조물 용접에 적합합니다.
② 후판의 연강 또는 고장력강 용접봉입니다.
③ 직류용접에 있어서 작업성이 우수하며, 고능률의 용접봉입니다.

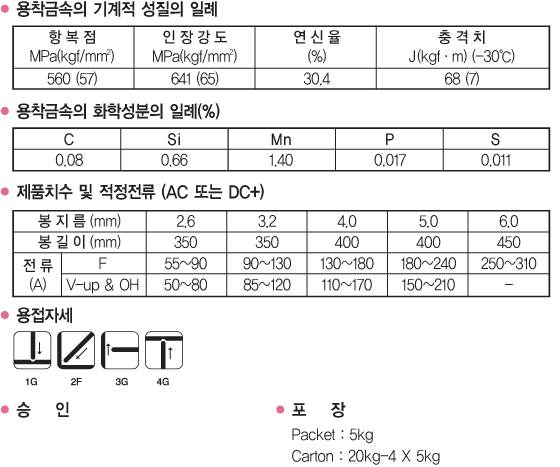

S-7016.G
-
작업상 주의
① 용접봉은 사용전에 300~350℃에서 1시간 재건조하여 주십시오.
② 용접시 스타트(Start)부의 기공을 방지하기 위하여 사금법(捨金法)과 후퇴법 운봉을 하십시오. - 용도 ① 55킬로급 고장력 강재를 사용한 선박, 건축, 교량, 압력용기 등의 용접
-
특성
① 용착금속의 기계적 성질과 전자세에서의 작업성이 우수하며 비드 외관이 양호합니다.
② 용착금속의 내균열성이 후판의 경우에도 우수합니다.

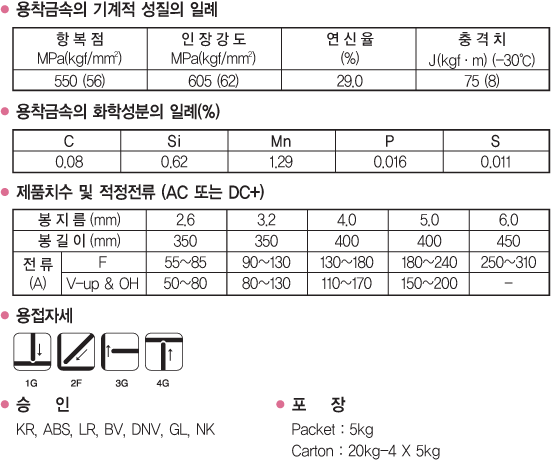

S-7016.LF
-
작업상 주의
① 사용하기전 300~350℃에서 1시간 재건조하여 주십시오.
② 모재에 부착된 기름, 페인트, 녹 등은 흄발생량을 증가시키므로 깨끗이 청소한 후 시공하여 주십시오.
③ 용접시 스타트(Start)부의 기공 등을 방지하기 위하여 사금법(捨金法)과 후퇴법 운봉을 하십시오.
④ 아크 길이는 될 수 있는 한 짧게 해 주십시오. -
용도
① 50킬로급 고장력강재를 사용하는 선박, 교량, 건축, 압력용기(LPG탱크, 고압보일러), 저유탱
크 등의 용접 -
특성
① S-7016.LF는 기존 저수소계 용접봉의 흄 발생량을 대폭 감소시킨 용접봉으로서 밀폐된 현장에 사용하기 적합하며 용접작업자의 건강보호에 유익한 용접봉입니다.
② 슬래그 박리성 및 비드 외관이 양호합니다.
③ 기계적 성질 및 X선 성능이 양호합니다.

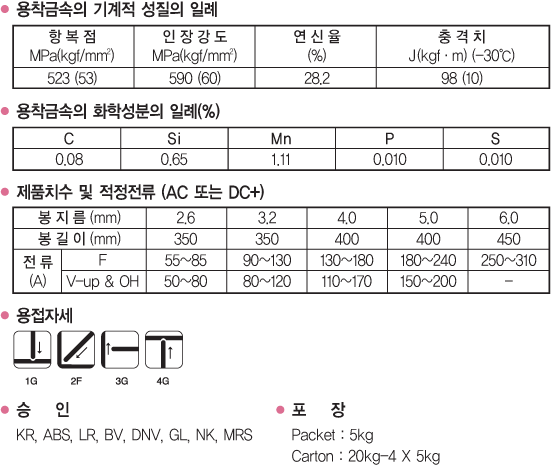

S-7016.H
-
작업상 주의
① 모재에 부착된 기름, 페인트, 녹 등을 깨끗이 청소한 후 시공하십시오.
② 용접봉은 사용전 반드시 300~350℃로 30~60분간 재건조하여 주십시오.
③ 용접시 스타트(Start)부의 기공 등을 방지하기 위하여 사금법(捨金法)과 후퇴법 운봉을 하십시오.
④ 바람이 강한 현장작업에서는 바람막이를 하여 주십시오. -
용도
① 50킬로급 고장력 강재를 사용한 선박, 교량, 건축, 저장탱크, 화차차축, 압력용기(LPG탱크,
고압보일러 등)의 용접 -
특성
① S-7016.H는 구속이 크고 용접균열이 발생하기 쉬운 후판용접에 적합합니다.
② 저수소계 용접봉으로 슬래그 박리성, 비드 외관이 양호하며 내균열성이 우수합니다.
