KOR

Business

사업소개

ALL PRODUCT

피복 용접봉

연강용

고장력강용

내후성강용

저온강용

저합금 내열강용

표면경화 육성용

스테인레스강용

주철용

니켈 합금강

S-308L.15

스테인레스강용 S-308L.15

Type
Industry
JIS
EN ISO 3581- A - E 19 9 L B
KS
AWS A5.4/ASME SFA5.4 E308L-15
Catalog TTR
  • 작업상 주의 .
  • 용도 .
  • 특성 .

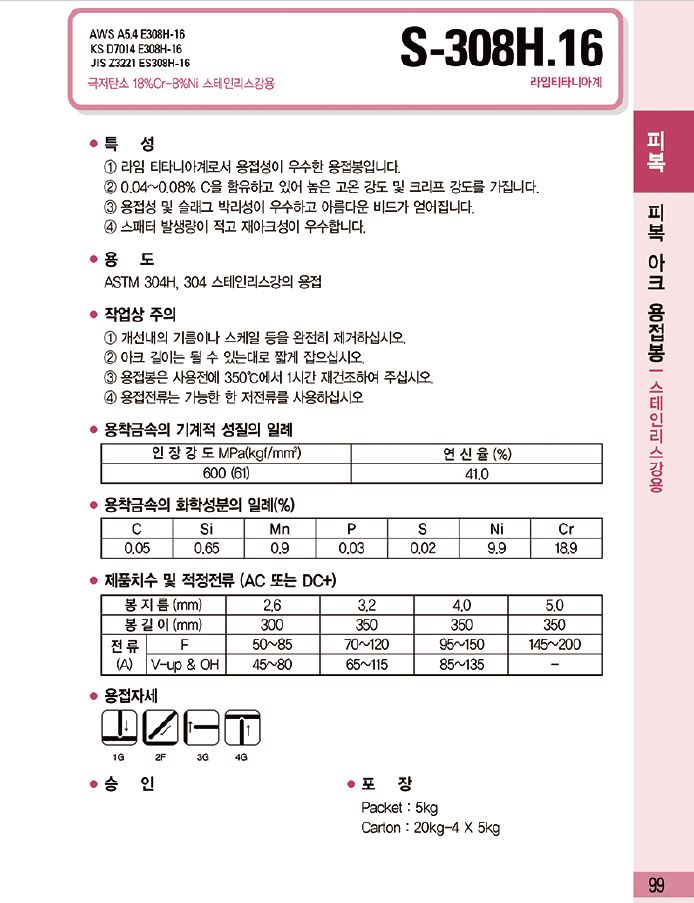

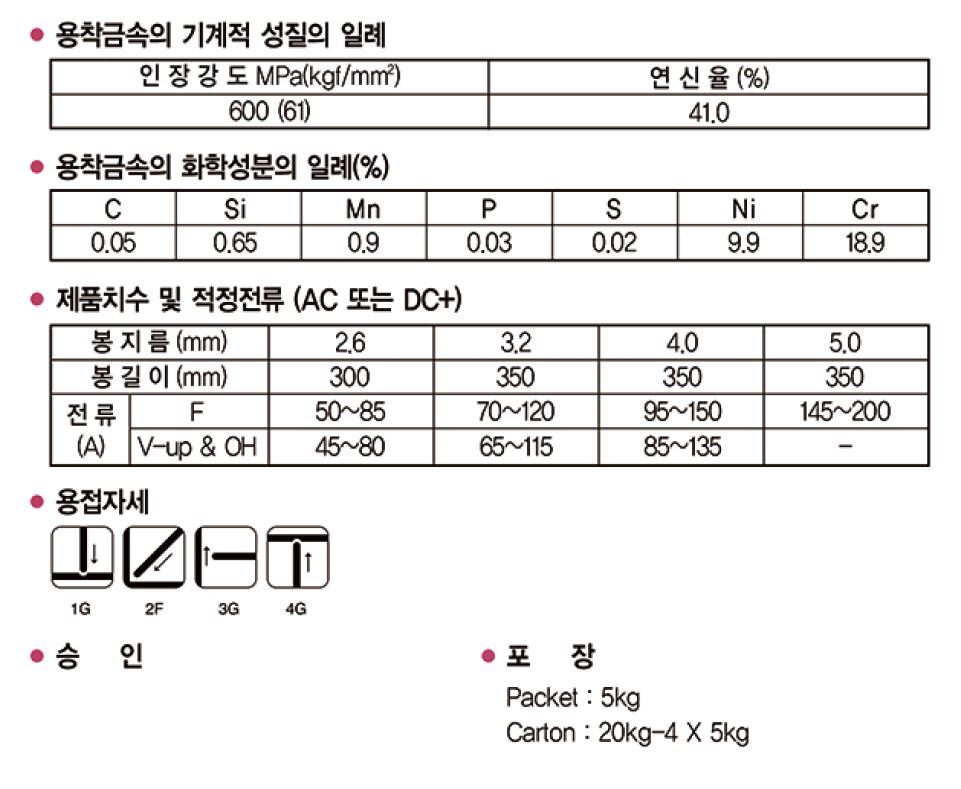

S-308H.16

스테인레스강용 S-308H.16

Type Rutile
Industry
JIS Z3221 ES308H-16
EN ISO 3581- A - E 19 9 H R 3 2
KS
AWS A5.4/ASME SFA5.4 E308H-16
Catalog MSDS TTR
  • 작업상 주의 ① 개선내의 기름이나 스케일 등을 완전히 제거하십시오.
    ② 아크 길이는 될 수 있는대로 짧게 잡으십시오.
    ③ 용접봉은 사용전에 350℃에서 1시간 재건조하여 주십시오.
    ④ 용접전류는 가능한 한 저전류를 사용하십시오.
  • 용도 ① ASTM 304H, 304 스테인리스강의 용접
  • 특성 ① 라임 티타니아계로서 용접성이 우수한 용접봉 입니다.
    ② 0.04~0.08% C을 함유하고 있어 높은 고온 강도 및 크리프 강도를 가집니다.
    ③ 용접성 및 슬래그 박리성이 우수하고 아름다운 비드가 얻어집니다.
    ④ 스패터 발생량이 적고 재아크성이 우수합니다.

S-309L.17

스테인레스강용 S-309L.17

Type
Industry
JIS Z3221 ES309L-17
EN ISO 3581- A - E 23 12 L R
KS
AWS A5.4/ASME SFA5.4 E309L-17
Catalog MSDS TTR
  • 작업상 주의 .
  • 용도 .
  • 특성 .

S-309L.15

스테인레스강용 S-309L.15

Type Basic
Industry
JIS Z3221 ES309L-15
EN ISO 3581- A - E 23 12 L B
KS
AWS A5.4/ASME SFA5.4 E309L-15
Catalog TTR
  • 작업상 주의 .
  • 용도 .
  • 특성 .

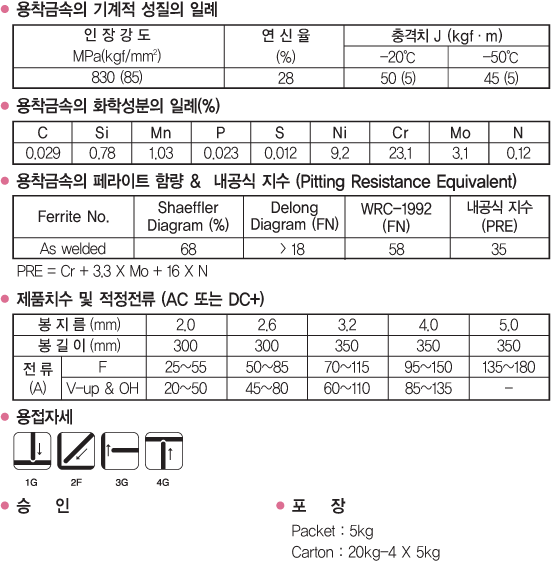

S-2209.16

스테인레스강용 S-2209.16

Type Rutile
Industry
JIS Z3221 ES2209-16
EN ISO 3581- A - E 22 9 3 N L
KS
AWS A5.4/ASME SFA5.4 E2209-16
Catalog MSDS TTR
  • 작업상 주의 ① 모재의 기름이나 스케일 등을 완전히 제거하십시오.

    ② 용접봉은 사용 전에 350℃에서 60분 재건조하여 주십시오.

    ③ 아크 길이는 될 수 있는대로 짧게 유지하고, 용접 전류는 가능한 한 저전류를 사용하십시오.
  • 용도 ① 22%Cr-5%Ni-2%Mo-0.15%N 스테인리스강 용접
  • 특성 ① 라임티타니아계로서 용접성이 우수한 제품입니다.

    ② 용착금속의 조직은 페라이트와 오스테나이트의 이상 조직 구조를 가짐으로서 강도를 증가시키고, 내 피트성과 응력부식균열(Stress Corrosion Cracking)에 대한 저항성를 향상시킨 제품입니다.

    ③ 스패터 발생이 적고 아크가 안정적이며, 슬래그 박리성이 우수하여 아름다운 비드가 얻어집니다.

S-347.16

스테인레스강용 S-347.16

Type 라임티타니아계
Industry 에너지 & 정유화학 플랜트|파이프 & 파이프라인
JIS Z3221 ES347-16
EN ISO 3581- A - E 19 9 Nb R
KS D7014 E347-16
AWS A5.4/ASME SFA5.4 E347-16
Catalog MSDS TTR

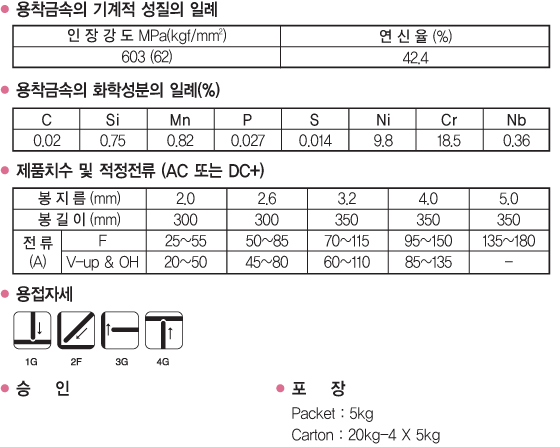

  • 작업상 주의 ① 과대한 전류는 피하고, 아크 길이는 가능한 짧게 잡으십시오.

    ② 용접봉은 사용전에 350℃에서 1시간 재건조하여 주십시오.

    ③ 개선내의 기름이나 스케일 등 이물질을 완전히 제거해 주십시오.
  • 용도 ① STS 347, 321 스테인리스강의 용접

    ② 보일러, 가스터빈의 용접
  • 특성 ① 라임티타니아계 용접봉이며, 스패터가 적고, 슬래그 박리성이 우수하며, 용착금속은 19% Cr-9% Ni-0.5% Nb의 오스테나이트 조직을 갖습니다.

    ② 안정화 원소인 Nb를 함유하고 있기 때문에 내입계 부식성이 우수합니다.

    ③ 고온에서 크립 강도가 뛰어나기 때문에 보일러, 가스터빈 등의 용접에 적당합니다.

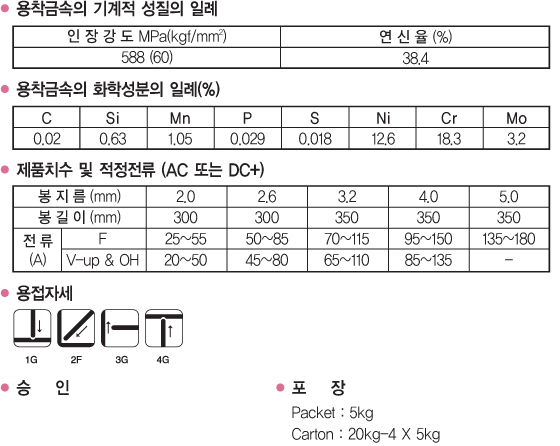

S-317L.16

스테인레스강용 S-317L.16

Type 라임티타니아계
Industry 조선|해양구조물|에너지 & 정유화학 플랜트
JIS Z3221 ES317L-16
EN
KS D7014 E317L-16
AWS A5.4/ASME SFA5.4 E317L-16
Catalog MSDS TTR
  • 작업상 주의 ① 용접전류는 가능한 한 저전류를 사용하고 아크 길이는 짧게 잡으십시오.

    ② 용접봉은 사용전에 350℃에서 1시간 재건조하여 주십시오.

    ③ 개선내의 기름이나 스케일 등 이물질을 완전히 제거해 주십시오.
  • 용도 ① STS 317L의 용접
  • 특성 ① 라임티타니아계로서, 용접성이 우수한 용접봉입니다.

    ② 용착금속은 극저탄소 18% Cr-12% Ni-3.5% Mo인 오스테나이트 조직을 갖습니다.

    ③ 다량의 Mo를 함유하고 있어 질산 및 아황산 등에 대한 내식성이 우수합니다.

S-316LT.16

스테인레스강용 S-316LT.16

Type 라임티타니아계
Industry 해양구조물
JIS Z3221 ES316L-16
EN ISO 3581- A - E 19 12 3 L R
KS D7014 E316L-16
AWS A5.4/ASME SFA5.4 E316L-16
Catalog MSDS TTR
  • 작업상 주의 ① 모재의 기름이나 스케일 등을 완전히 제거하십시오.

    ② 아크 길이는 될 수 있는대로 짧게 잡으십시오.

    ③ 용접봉은 사용 전에 350℃에서 1시간 재건조하여 주십시오.

    ④ 용접전류는 가능한 한 저전류를 사용하십시오.
  • 용도 ① 극저온용 18% Cr-12% Ni-2% Mo 스테인리스강용
  • 특성 ① LNG선에 적용되는 극저온용(-196℃) 충격 요구치가 만족되는 오스테나이트 스테인리스강 316(L)강종에 적합한 라임티타니아계 제품입니다.

    ② Mo를 함유한 오스테나이트 조직으로 내식성이 더욱 우수하며, 황산이나 질산용액에 대한 내부식 저항성이 뛰어납니다.

    ③ 용접성 및 슬래그 박리성이 우수하여 아름다운 비드가 얻어집니다.

S-316L.16N

스테인레스강용 S-316L.16N

Type 라임티타니아계
Industry 조선|해양구조물|에너지 & 정유화학 플랜트|철구조물|파이프 & 파이프라인
JIS Z3221 ES316L-16
EN ISO 3581- A - E 19 12 3 L R
KS D7014 E316L-16
AWS A5.4/ASME SFA5.4 E316L-16
Catalog MSDS TTR

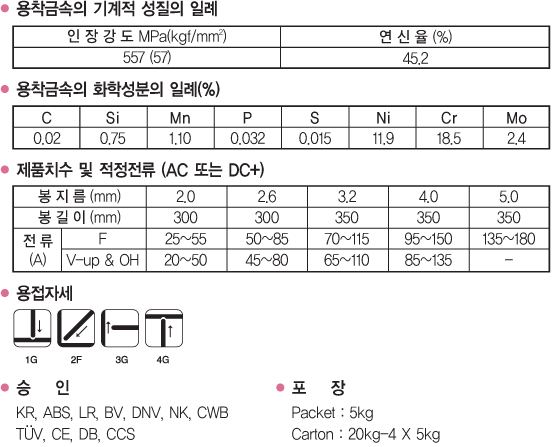

  • 작업상 주의 ① 개선내의 기름이나 스케일 등은 완전히 제거해 주십시오.

    ② 아크 길이는 가능한 짧게 잡으십시오.

    ③ 용접전류는 가능한 한 저전류를 사용하십시오.

    ④ 용접봉은 사용전에 350℃에서 1시간 재건조하여 주십시오.
  • 용도 ① 극저탄소 18% Cr-12% Ni-Mo스테인리스강(STS 316L)의 용접
  • 특성 ① 극저탄소의 오스테나이트 조직을 나타내고 작업성과 용접성이 대단히 우수합니다.

    ② 특히 S-316.16N에 비해 탄소가 낮으므로 입계부식 저항성이 우수합니다.

S-316.16N

스테인레스강용 S-316.16N

Type 라임티타니아계
Industry
JIS Z3221 ES316-16
EN ISO 3581- A - E 19 12 3 R
KS D7014 E316-16
AWS A5.4/ASME SFA5.4 E316-16
Catalog MSDS TTR

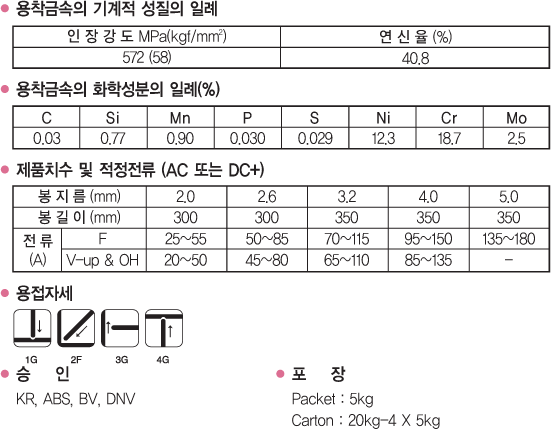

  • 작업상 주의 ① 아크 길이는 될 수 있는대로 짧게 잡으십시오.

    ② 용접봉은 사용전에 350℃에서 1시간 재건조하여 주십시오.

    ③ 용접전류는 가능한 한 저전류를 사용하십시오.
  • 용도 ① 18% Cr-12% Ni-Mo 스테인리스강의 용접
  • 특성 ① 라임티타니아계로서 용접성과 작업성이 우수합니다.

    ② Mo를 포함한 오스테나이트 조직으로 내식성이 더욱 우수하며, 황산, 질산, 인산에 대한 부식저항이 우수합니다.

S-312.16

스테인레스강용 S-312.16

Type 라임티타니아계
Industry 해양구조물 & 정유화학 플랜트|철구조물
JIS Z3221 ES312-16
EN ISO 3581- A - E 29 9 R
KS D7014 E312-16
AWS A5.4/ASME SFA5.4 E312-16
Catalog MSDS TTR

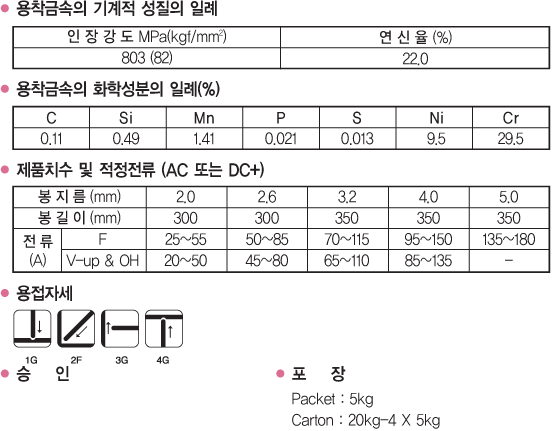

  • 작업상 주의 ① 공구강 등의 경화성이 큰 고합금강을 용접할때는 균열을 방지하기 위해서 모재에 200℃ 이상의 예열처리가 필요합니다.

    ② 가능한 한 저전류를 사용하고 아크 길이는 될 수 있는대로 짧게 잡으십시오.

    ③ 용접봉은 사용전에 350℃에서 1시간 재건조하여 주십시오.
  • 용도 ① 스테인리스강과 연강 및 저합금강과 같은 이종금속 접합용접

    ② 스테인리스 크래드강의 용접

    ③ 고합금 공구강 및 경화 육성 밑깔기 용접
  • 특성 ① 라임티타니아계 용접봉으로 용접성이 우수하고, 용착금속의 화학성분은 29% Cr-9% Ni 입니다.

    ② 다량의 페라이트를 함유하는 오스테나이트 조직을 갖기 때문에 내균열성이 우수합니다.

    ③ 외부 응력에 대한 완충효과가 뛰어나기 때문에 균열이 발생되기 쉬운 모재 용접용으로 적합합니다.

S-310.16

스테인레스강용 S-310.16

Type 라임티타니아계
Industry 에너지 & 정유화학 플랜트
JIS Z3221 ES310-16
EN ISO 3581- A - E 25 20 R
KS D7014 E310-16
AWS A5.4/ASME SFA5.4 E310-16
Catalog MSDS TTR
  • 작업상 주의 ① 아크 길이는 될 수 있는대로 짧게 잡으십시오.

    ② 용접봉은 사용전에 350℃에서 1시간 재건조하여 주십시오.

    ③ 용접전류는 가능한 한 저전류를 사용하십시오
  • 용도 ① 25% Cr-20% Ni 스테인리스강의 용접

    ② 내스케일이 요구되는 각종 연소장치, 보일러 부품, 로부품의 용접
  • 특성 ① 용착금속이 완전한 오스테나이트 조직으로 되어 내식성 및 내열성이 뛰어나고 기계적 성질도 우수합니다.

    ② 용접성 및 슬래그 박리성이 우수하여 아름다운 비드가 얻어집니다.

S-310.15

스테인레스강용 S-310.15

Type 저수소계
Industry 에너지 & 정유화학 플랜트
JIS Z3221 ES310-15
EN ISO 3581- A - E 25 20 B
KS D7014 E310-15
AWS A5.4/ASME SFA5.4 E310-15
Catalog MSDS TTR

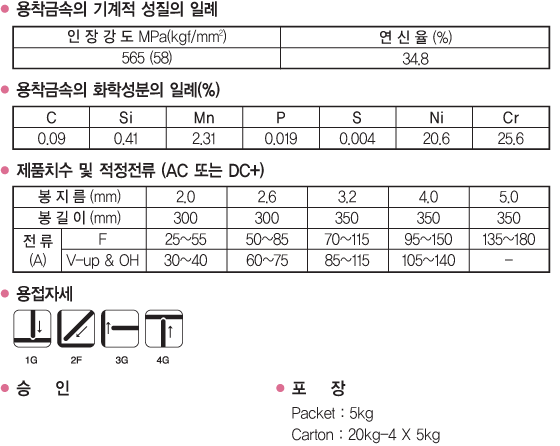

  • 작업상 주의 ① 용접전류는 가능한 저전류를 사용하고 아크길이는 될 수 있는대로 짧게 하여 주십시오.

    ② 용접봉은 사용전에 350℃에서 1시간 재건조하여 주십시오.
  • 용도 ① 탄소강의 용접에 있어 모재성분에 의해 희석되어도 연성이 유지되므로 13% Cr 또는 18%

    Cr-8% Ni계 스테인리스 크래드강의 크래드측의 용접

    ② STS 310, 310S와 같이 특히 내스케일성이 요구되는 각종 연소장치, 보일러부품, 로(爐)부

    품의 용접

    ③ 방탄강, 고장력강 용접 및 용접전후 열처리가 불가능한 높은 경화능을 가진 재료의 용접
  • 특성 ① 저수소계 용접봉으로서 용착금속은 완전한 오스테나이트 조직을 나타내며 (DC+)전용 용접봉입니다.

    ② 용착금속은 기계적 성질이 우수하며 내식성, 내열성이 양호합니다.

    ③ Ni 함량이 많으므로 높은 인성을 나타내며 내스케일성이 매우 양호합니다.

S-309MoL.16

스테인레스강용 S-309MoL.16

Type 라임티타니아계
Industry 조선|해양구조물|에너지 & 정유화학 플랜트|철구조물|
JIS Z3221 ES309LMo-16
EN ISO 3581- A - E 23 12 2 L R
KS D7014 E309MoL-16
AWS A5.4/ASME SFA5.4 E309LMo-16
Catalog MSDS TTR
  • 작업상 주의 ① 아크 길이는 될 수 있는대로 짧게 잡으십시오.

    ② 모재와의 과대 희석이 되지않도록 저전류를 사용하십시오.

    ③ 용접봉은 사용하기전 반드시 350℃에서 1시간 재건조하여 주십시오.
  • 용도 ① Cr-Mo강과 연강의 라이닝용접, STS 316 크래드강의 밑깔기 용접

    ② STS 309S 및 316과 연강의 이종금속 접합용접
  • 특성 ① 용착금속에 소량의 Mo가 함유된 라임티타니아계 용접봉입니다.

    ② 극저탄소의 오스테나이트-페라이트계 스테인리스강으로 내열성 및 내식성이 뛰어나며, 특히 내균열성이 우수합니다.

    ③ 스패터가 적고, 비드외관이 아름다우며, 슬래그 박리성이 우수합니다

S-309Mo.16

스테인레스강용 S-309Mo.16

Type 라임티타니아계
Industry
JIS Z3221 ES309Mo-16
EN ISO 3581- A - E 23 12 2 R
KS D7014 E309Mo-16
AWS A5.4/ASME SFA5.4 E309Mo-16
Catalog MSDS TTR

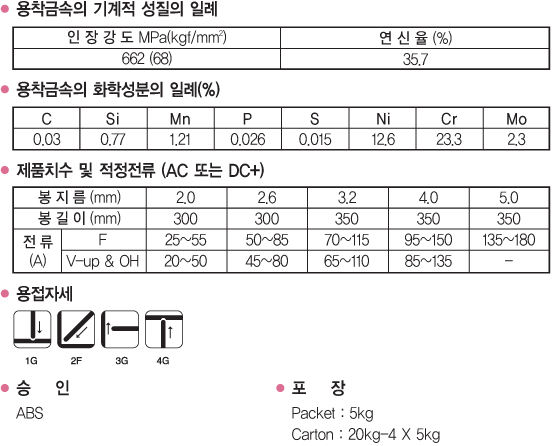

  • 작업상 주의 ① 아크 길이는 될 수 있는대로 짧게 잡으십시오.

    ② 모재와의 과대 희석이 되지않도록 저전류를 사용하십시오.

    ③ 용접봉은 사용하기 전 반드시 350℃에서 1시간 재건조하여 주십시오.
  • 용도 ① Cr-Mo강과 연강의 라이닝용접, STS 316 크래드강의 밑깔기 용접

    ② STS 309S 및 316과 연강의 이종금속 접합용접
  • 특성 ① 용착금속에 소량의 Mo가 함유된 라임티타니아계 용접봉입니다.

    ② S-309.16N보다 내식성, 내열성, 내균열성이 뛰어납니다.

    ③ 스패터가 적고, 비드외관이 아름다우며, 슬래그 박리성이 우수합니다.

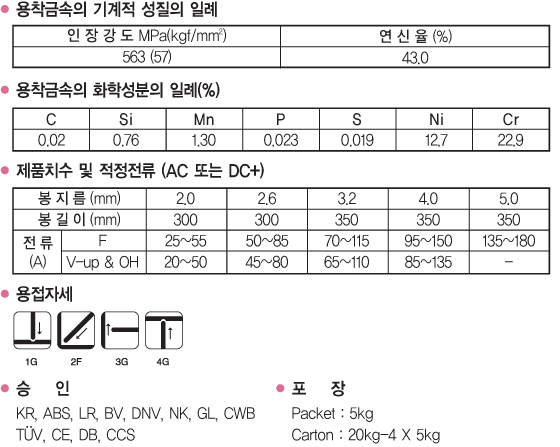

S-309L.16

스테인레스강용 S-309L.16

Type 라임티타니아계
Industry 조선|해양구조물|에너지 & 정유화학 플랜트|철구조물|파이프 & 파이프라인
JIS Z3221 ES309L-16
EN ISO 3581- A - E 23 12 L R
KS D7014 E309L-16
AWS A5.4/ASME SFA5.4 E309L-16
Catalog MSDS TTR
  • 작업상 주의 ① 용접전류는 가능한 한 저전류를 사용하고 아크 길이는 될 수 있는대로 짧게 잡으십시오.

    ② 용접봉은 사용전에 350℃에서 1시간 재건조하여 주십시오
  • 용도 ① STS 309 스테인리스강의 용접

    ② 스테인리스 크래드강의 용접

    ③ 스테인리스강과 탄소강 및 Cr-Mo강의 용접시에 밑깔기 용접

    ④ 석유화학공업, 섬유공업 등의 내열을 요하는 부분의 용접
  • 특성 ① 라임티타니아계 용접봉이며, 작업성이 뛰어난 전자세용입니다.

    ② 극저탄소의 오스테나이트-페라이트계 스테인리스강으로 내열성 및 내식성이 뛰어나며, 특히 내균열성이 우수합니다.

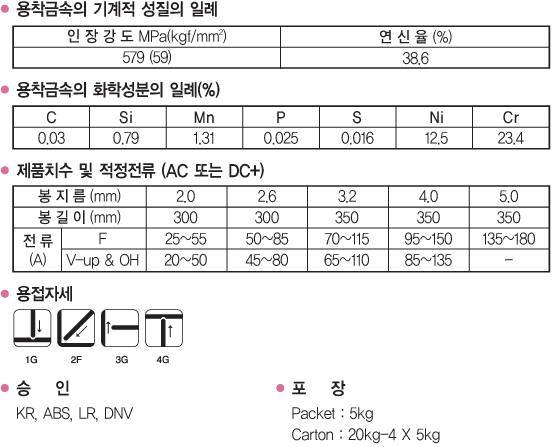

S-309.16N

스테인레스강용 S-309.16N

Type 라임티타니아계
Industry
JIS Z3221 ES309-16
EN ISO 3581- A - E 23 12 R
KS D7014 E309-16
AWS A5.4/ASME SFA5.4 E309-16
Catalog MSDS TTR
  • 작업상 주의 ① 용접전류는 가능한 한 저전류를 사용하고 아크 길이는 될 수 있는대로 짧게 잡으십시오.

    ② 용접봉은 사용전에 350℃에서 1시간 재건조하여 주십시오.
  • 용도 ① 용착금속과 동일한 조성의 강재, 주강의 용접, 18%Cr-8%Ni계 스테인리스강과 연강의 용접
  • 특성 ① S-309.16N은 라임티타니아계 용접봉입니다.

    ② 용착금속은 오스테나이트 조직속에 페라이트가 포함되어 있으므로 내균열성이 우수합니다.

    ③ 내열성과 내식성이 우수합니다.

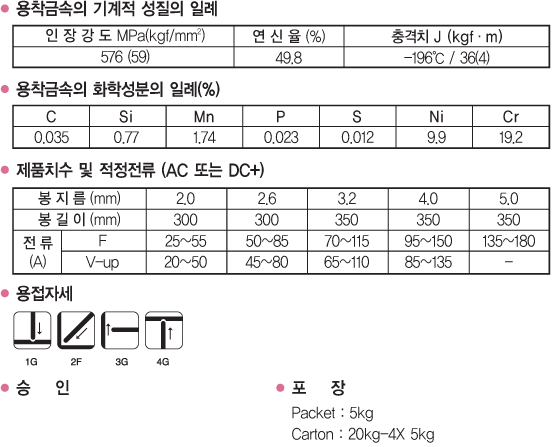

S-308LT.16

스테인레스강용 S-308LT.16

Type 라임티타니아계
Industry 철구조물
JIS Z3221 ES308L-16
EN ISO 3581- A - E 19 9 L R
KS D7014 E308L-16
AWS A5.4/ASME SFA5.4 E308L-16
Catalog MSDS TTR
  • 작업상 주의 ① 모재의 기름이나 스케일 등을 완전히 제거하십시오.

    ② 아크 길이는 될 수 있는대로 짧게 잡으십시오.

    ③ 용접봉은 사용 전에 350℃에서 1시간 재건조하여 주십시오.

    ④ 용접전류는 가능한 한 저전류를 사용하십시오.
  • 용도 ① 극저온용 18% Cr-8% Ni 스테인리스강용
  • 특성 ① LNG선에 적용되는 극저온용(-196℃) 충격 요구치가 만족되는 오스테나이트 스테인리스강 304(L)강종에 적합한 라임티타니아계 제품입니다.

    ② 용착금속의 탄소 함량이 낮기 때문에 내입계 부식성이 우수합니다.

    ③ 스패터 발생이 적으며 슬래그 박리성이 우수하여 비드 외관이 미려한 제품으로 전자세 용접이 가능합니다.

S-308Mo.16

스테인레스강용 S-308Mo.16

Type 라임티타니아계
Industry 철구조물
JIS Z3221 ES308Mo-16
EN ISO 3581- A - E 20 10 3
KS
AWS A5.4/ASME SFA5.4 E308Mo-16
Catalog TTR

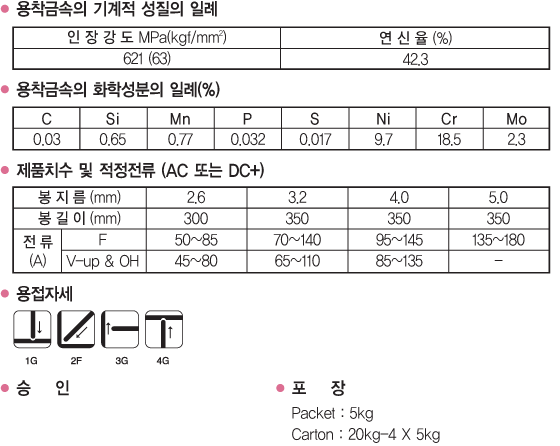

  • 작업상 주의 ① 아크 길이는 될 수 있는대로 짧게 잡으십시오.
    ② 용접전에 용접부위를 청결히 하여 주십시오.
    ③ 용접봉은 사용전에 350℃에서 1시간 재건조하여 주십시오.
    ④ 용접전류는 가능한 한 저전류를 사용하십시오..
  • 용도 ① ASTM CF8M 스테인리스 주물용접
  • 특성 ① 일반 오스테나이트계 스테인리스강 용접봉에 비해 페라이트량이 높기 때문에 내균열성이 우수합니다.
    ② 후판 스테인리스강의 초층용접 등의 균열발생이 쉬운 개소 용접에 적합합니다.

S-308L.16N

스테인레스강용 S-308L.16N

Type 라임티타니아계
Industry 조선|해양구조물|에너지 & 정유화학 플랜트|철구조물|파이프 & 파이프라인
JIS Z3221 ES308L-16
EN ISO 3581- A - E 19 9 L R
KS D7014 E308L-16
AWS A5.4/ASME SFA5.4 E308L-16
Catalog MSDS TTR
  • 작업상 주의 ① 모재의 기름이나 스케일 등을 완전히 제거하십시오.

    ② 아크 길이는 될 수 있는대로 짧게 잡으십시오.

    ③ 용접봉은 사용전에 350℃에서 1시간 재건조하여 주십시오.

    ④ 용접전류는 가능한 저전류를 사용하십시오.
  • 용도 ① 극저탄소 18% Cr-8% Ni 스테인리스강의 용접
  • 특성 ① 탄소가 매우 낮은 극저탄소의 오스테나이트 조직을 가지며, 작업성 및 용접성이 대단히 우수합니다.

    ② S-308.16N 보다 탄소가 낮아 내입계부식성이 우수합니다.

    ③ 용융이 부드럽고, 스패터 발생이 적으며 슬래그 박리성이 우수하여 아름다운 비드가 얻어집니다.

S-308.16N

스테인레스강용 S-308.16N

Type 라임티타니아계
Industry
JIS Z3221 ES308-16
EN ISO 3581- A - E 19 9 R
KS D7014 E308-16
AWS A5.4/ASME SFA5.4 E308-16
Catalog MSDS TTR

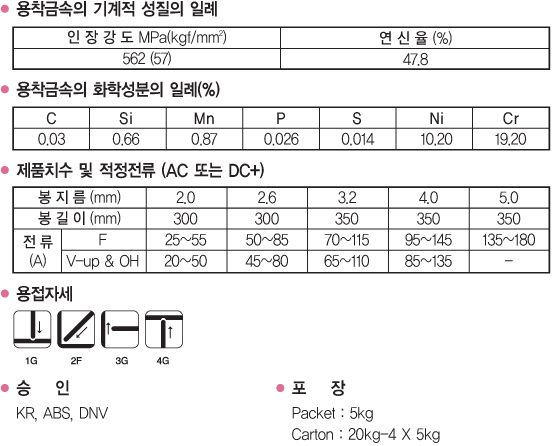

  • 작업상 주의 ① 아크 길이는 될 수 있는대로 짧게 잡으십시오.

    ② 용접전에 용접부위를 청결히 하여 주십시오.

    ③ 용접봉은 사용전에 350℃에서 1시간 재건조하여 주십시오.

    ④ 용접전류는 가능한한 저전류를 사용하십시오.
  • 용도 ① 18% Cr-8% Ni강의 용접, 샤프트, 각종 밸브, 화학장치 등 내식성이 요구되는 부위 용접
  • 특성 ① S-308.16N은 라임티타니아계 용접봉입니다.

    ② 용착금속은 오스테나이트 조직을 나타내며, 내균열성이 우수합니다.

    ③ 내열성과 내식성이 우수합니다

S-307.16

스테인레스강용 S-307.16

Type Rutile
Industry
JIS
EN 1600 E 18 8 Mn R 1 2
KS
AWS
Catalog TTR
  • 작업상 주의 ① 모재의 기름이나 스케일 등을 완전히 제거하십시오.
    ② 용접봉은 사용 전에 350℃에서 60분 재건조하여 주십시오.
    ③ 아크 길이는 될 수 있는대로 짧게 유지하고, 용접 전류는 가능한 한 저전류를 사용하십시오.
  • 용도 ① STS 308 스테인리스강 용접, 13%Mn강 등의 비자성강의 용접.
    ② 내마모 경화 육성 및 경화 육성의 밑깔기 용접용으로 사용.
    ③ 고망간강과 탄소강의 이재 용접.
    ④ 용접성이 극히 나쁜 강재, 방탄강의 용접.
  • 특성 ① 라임티타니아계로서 용접성이 우수한 제품입니다.
    ② 용착 금속은 19%Cr-9%Ni-6%Mn의 안정한 오스테나이트 조직으로 내균열성이 대단히 우수한 제품입니다.
    ③ 용착 금속 중에 5~6%의 Mn이 함유되어 고온 균열 감수성이 매우 낮습니다.
    (Ferrite No. 3~8)
    ④ 스패터 발생이 적고 아크가 안정적이며, 슬래그 박리성이 우수하여 아름다운 비드가 얻어집니다.
top
