KOR

Business

사업소개

ALL PRODUCT

피복 용접봉

연강용

고장력강용

내후성강용

저온강용

저합금 내열강용

표면경화 육성용

스테인레스강용

주철용

니켈 합금강

S-10018.D2

저온강용 S-10018.D2

Type 철분저수소계
Industry 조선|해양구조물|철구조물
JIS
EN
KS
AWS A5.5/ASME SFA5.5 E10018-D2
Catalog MSDS TTR
  • 작업상 주의 .
  • 용도 .
  • 특성 .

S-78LTH

저온강용 S-78LTH

Type 철분저수소계
Industry 조선|해양구조물
JIS
EN ISO 2560-A - E46 6 Z1Ni B 3 2 H5
KS
AWS A5.5/ASME SFA5.5 E7018-G
Catalog TTR
  • 작업상 주의 .
  • 용도 .
  • 특성 .

S-86LTH

저온강용 S-86LTH

Type 철분저수소계
Industry 해양구조물
JIS
EN
KS
AWS A5.5/ASME SFA5.5 E8016-G
Catalog MSDS TTR
  • 작업상 주의 ① 용접봉은 사용전에 350~400℃에서 1시간 재건조하여 주십시오.
    ② 모재의 두께 및 강종에 따라 예열을 행한 후 사용하여 주십시오.
    ③ 기공발생을 방지하기 위하여 사금법이나 후퇴법운봉을 하여 주십시요.
    ④ 과대한 입열은 용착금속의 충격치를 감소시키므로 주의를 요합니다.
  • 용도 ① 압력용기 저장탱크 등의 1% Ni강의 용접
  • 특성 ① 용착금속이 1% Ni를 함유하며 60kgf/mm2 고장력강 및 1% Ni강 용접에 적합한 철분저 수소계 용접봉입니다.
    ② -40℃의 저온에서 충격인성 및 내식성이 우수합니다.
    ③ 철분저수소계로서 용접효율이 뛰어납니다

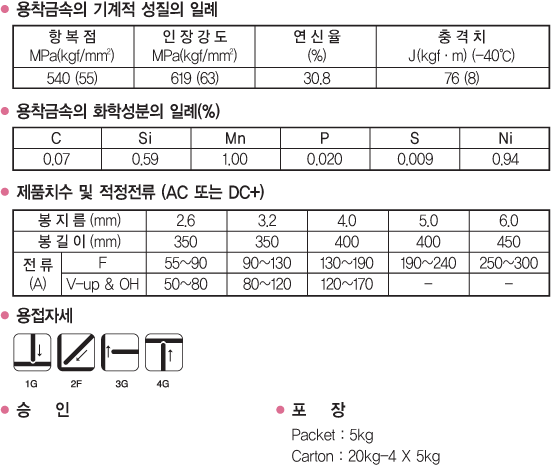

S-8018.C3

저온강용 S-8018.C3

Type 철분저수소계
Industry 해양구조물
JIS Z3211 E5518-N2
EN ISO 2560-A - E46 4 1Ni B 3 2
KS
AWS A5.5/ASME SFA5.5 E8018-C3
Catalog MSDS TTR
  • 작업상 주의 ① 용접봉은 사용전에 350~400℃에서 1시간 재건조하여 주십시오.

    ② 모재의 두께 및 강종에 따라 예열을 행한 후 사용하여 주십시오.

    ③ 기공발생을 방지하기 위하여 사금법이나 후퇴법운봉을 하여 주십시요.

    ④ 과대한 입열은 용착금속의 충격치를 감소시키므로 주의를 요합니다.
  • 용도 ① 압력용기 저장탱크 등의 1% Ni강의 용접
  • 특성 ① 용착금속이 1% Ni를 함유하며 60kgf/mm2 고장력강 및 1% Ni강 용접에 적합한 철분저 수소계 용접봉입니다.

    ② -40℃의 저온에서 충격인성 및 내식성이 우수합니다.

    ③ 철분저수소계로서 용접효율이 뛰어납니다

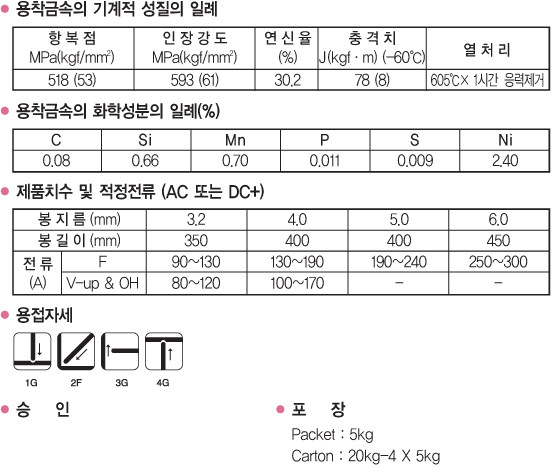

S-8018.C1

저온강용 S-8018.C1

Type 철분저수소계
Industry 해양구조물
JIS Z3211 E5518-N5 AP L
EN ISO 2560-A - E46 5 1Ni B 3 2
KS
AWS A5.5/ASME SFA5.5 E8018-C1
Catalog MSDS TTR
  • 작업상 주의 ① 용접봉은 사용전에 350~400℃에서 1시간 재건조하여 주십시오.

    ② 용접시 아크 길이는 최대한 짧게 유지시키며, 기공발생을 방지하기 위하여 사금법(捨金法)이나 후퇴법으로 운봉하여 주십시오.

    ③ 모재의 두께 및 강종에 따라 예열을 행한 후 사용하여 주십시오..
  • 용도 ① 저온용 2.5% Ni강의 용접
  • 특성 ① 용착금속이 2.5% Ni을 함유하며, 저온강 용접에 적합한 저수소계 용접봉입니다.

    ② -60℃의 저온에서 충격인성이 우수합니다.

    ③ 철분저수소계로서 용접효율이 뛰어납니다.

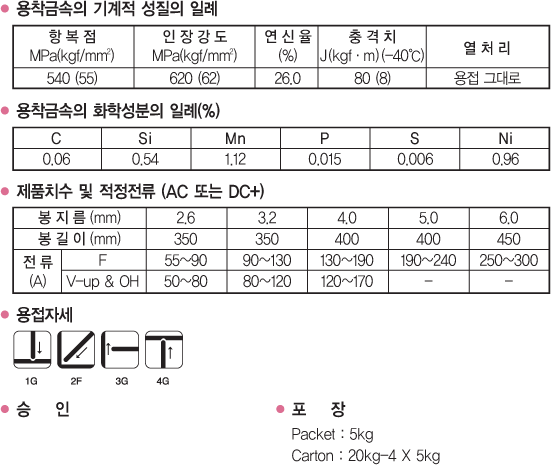

S-8016.C3

저온강용 S-8016.C3

Type 저수소계
Industry 해양구조물
JIS Z3211 E5516-N2
EN ISO 2560-A - E46 4 1Ni B 1 2
KS
AWS A5.5/ASME SFA5.5 E8016-C3
Catalog MSDS TTR
  • 작업상 주의 ① 용접봉은 사용전에 350~400℃에서 1시간 재건조하여 주십시오.

    ② 기용접 스타트(Start)부의 기공발생을 방지하기 위하여 사금법이나 후퇴법운봉을 하여 주십시요.

    ③ 모재의 두께 및 강종에 따라 예열을 행한 후 사용하여 주십시오.

    ④ 과대한 입열은 용착금속의 충격치를 감소시키므로 주의를 요합니다.
  • 용도 ① 알루미킬드 저온용강 및 ASTM A537Gr.Ⅱ, A588, A242강을 사용한 저온, 고압 압력 용기,

    저장탱크 등의 용접
  • 특성 ① 용착금속이 1% Ni을 함유하며 60kgf/mm2 고장력강 및 1% Ni강 용접에 적합한 저수소계 용접봉입니다.

    ② -40℃의 저온에서 충격인성 및 내식성이 우수합니다.

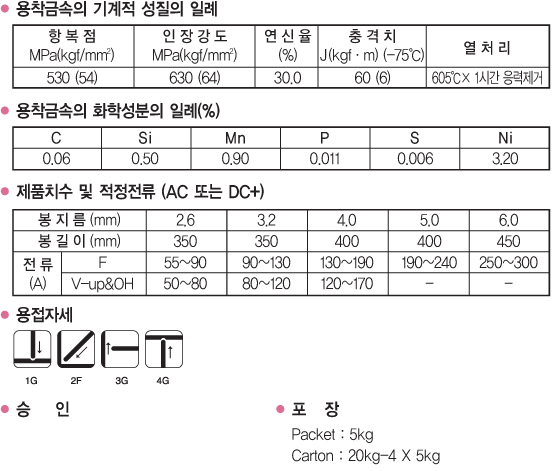

S-8016.C2

저온강용 S-8016.C2

Type 저수소계
Industry 해양구조물
JIS Z3211 E5516-N7 AP L
EN ISO 2560-A - E46 6 3Ni B 1 2
KS
AWS A5.5/ASME SFA5.5 E8016-C2
Catalog MSDS TTR
  • 작업상 주의 ① 용접봉은 사용전에 350~400℃에서 1시간 재건조하여 주십시오.

    ② 모재의 두께 및 강종에 따라 예열을 행한 후 사용하여 주십시오.
  • 용도 ① LPG 저장탱크에 사용되는 3.5% Ni강의 용접
  • 특성 ① 용착금속이 3.25% Ni을 함유하며 저온강 용접에 적합한 저수소계 용접봉입니다.

    ② -70℃의 저온에서 충격인성이 우수합니다.

S-8016.C1

저온강용 S-8016.C1

Type 저수소계
Industry 해양구조물
JIS Z3211 E5516-N5 AP L
EN ISO 2560-A - E46 5 2Ni B 1 2
KS
AWS A5.5/ASME SFA5.5 E8016-C1
Catalog MSDS TTR
  • 작업상 주의 ① 용접봉은 사용전에 350~400℃에서 1시간 재건조하여 주십시오.

    ② 기공발생을 방지하기 위해 사금법(捨金法)이나 후퇴법 운봉을 하여 주십시요.

    ③ 아크 길이는 될 수있는 한 짧게 유지하십시오.

    ④ 모재의 두께 및 강종에 따라 예열을 행한 후 사용하여 주십시오.
  • 용도 ① 저온용 알루미늄킬드강 LPG 저장탱크, 2.5% Ni강의 용접
  • 특성 ① 용착금속이 2.5% Ni을 함유하며, 저온강 용접에 적합한 저수소계 용접봉입니다.

    ② -60℃의 저온에서 충격인성이 우수합니다.

S-7016.LS

저온강용 S-7016.LS

Type 저수소계
Industry 조선|해양구조물
JIS Z3211 E4916-N1 AP L
EN ISO 2560-A - E46 6 1Ni B 1 2
KS D7023 DL5016-6AP1
AWS A5.5/ASME SFA5.5 E7016-G
Catalog MSDS TTR
  • 작업상 주의 ① 사용전 300~350℃에서 1시간 재건조하여 주십시오.

    ② 초아크시 후퇴법이나 사금법 운봉을 하시고, 가능한 아크길이를 짧게 유지하십시오.

    ③ 입열량이 과대하면 충격치가 저하하므로 요구되는 충격치에 따라서 적당한 입열량을 선택하여 용접해 주십시오.
  • 용도 ① Off-shore 구조물, LPG유조선, LPG 저장탱크 등에 사용되는 저온용 알루미킬드강의 용접
  • 특성 ① -60℃ 저온에서 사용되는 50킬로급 고장력강 및 알루미킬드강용 극저수소계 용접봉입니다.

    ② 용착금속중 0.9% Ni을 함유하므로, 저온충격인성이 우수합니다.

    ③ 전자세에 작업성이 양호하며, X선 성능 및 내균열이 우수합니다.

    ④ 특히 대입열에서 용접인성이 요구되는 TMCP강의 용접에 적합합니다.

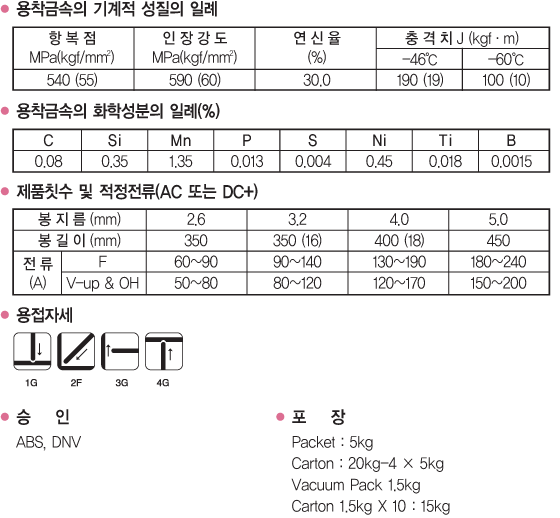

S-76LTH

저온강용 S-76LTH

Type 저수소계
Industry 조선|해양구조물
JIS Z3211 E4916-N1 AP L
EN ISO 2560-A - E42 6 Z1Ni B 1 2 H5
KS D7023 DL5016-6AP1
AWS A5.5/ASME SFA5.5 E7016-G
Catalog MSDS TTR
  • 작업상 주의 ① 사용전 350 ~ 400℃에서 1시간 이상 재건조하여 주십시오.
    ② 초아크시 후퇴법이나 사금법 운봉을 하시고, 가능한 아크길이를 짧게 유지하십시오.
    ③ 입열량이 과대하면 충격치가 저하하므로 요구되는 충격치에 따라서 적당한 입열량을 선택하여 용접해주십시오.
  • 용도 ① Off-shore 구조물, LPG유조선, LPG 저장탱크, 열교환기
  • 특성 ① -60℃ 저온에서 사용되는 50킬로급 고장력강 용접봉입니다.
    ② 용착금속중 Ni, Ti, B 함유함으로, 저온충격인성 및 CTOD 특성이 매우 우수합니다.
    ③ 극저수소계 피복용접용으로서 저온균열에 유리합니다.

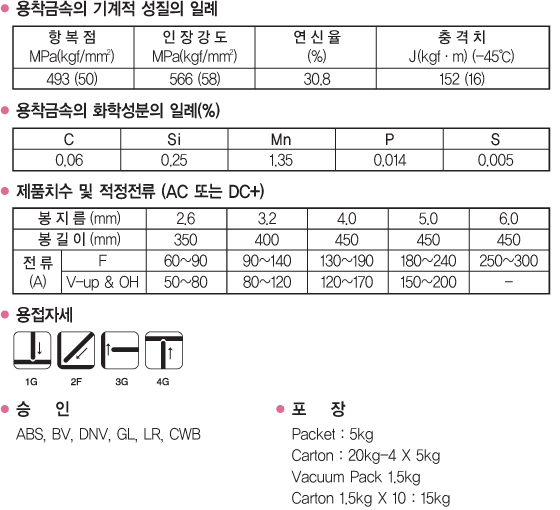

S-7018.1H

저온강용 S-7018.1H

Type 철분저수소계
Industry 조선|해양구조물|철구조물
JIS Z3211 E4918 H5
EN ISO 2560-A - E42 4 B 3 2 H5
KS D7006 E5016
AWS A5.1/ASME SFA5.1 E7018-1 H4R
Catalog MSDS TTR
  • 작업상 주의 ① 용접봉은 사용전에 350~400℃에서 1시간 재건조하여 주십시오.

    ② 아크 길이는 짧게 유지하고, 후퇴법 또는 사금법(捨金法)을 택하여 주십시오.
  • 용도 ① 저온인성이 요구되는 선박, 교량, 압력용기 등의 용접
  • 특성 ① 철분 저수소계 용접봉으로 고능률의 용접봉입니다.

    ② -45℃에서 저온 충격 인성치가 우수합니다.

    ③ 직류용접의 작업성이 우수한 전자세 용접봉입니다..

    ④ 극저수소계 피복용접용으로서 내균열성이 우수합니다.

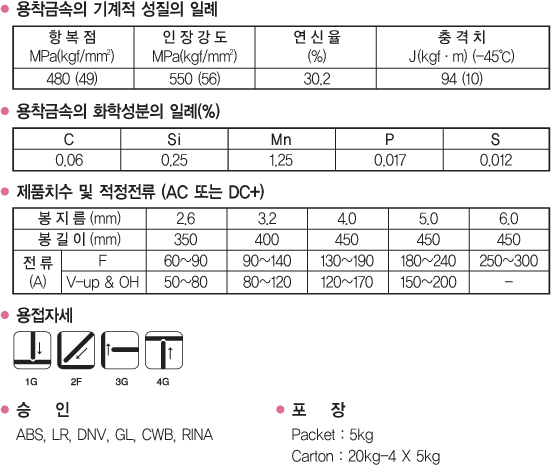

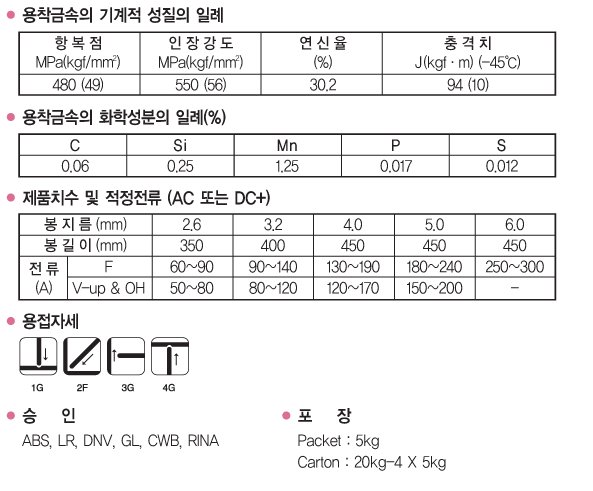

S-7018.1

저온강용 S-7018.1

Type 철분저수소계
Industry 조선|해양구조물|철구조물
JIS Z3211 E4918
EN ISO 2560-A - E42 4 B 3 2
KS D7006 E5016
AWS A5.1/ASME SFA5.1 E7018-1
Catalog MSDS TTR
  • 작업상 주의 ① 용접봉은 사용전에 350~400℃에서 1시간 재건조하여 주십시오.

    ② 아크 길이는 짧게 유지하고, 후퇴법 또는 사금법을 택하여 주십시오.
  • 용도 ① 저온인성이 요구되는 선박, 교량, 압력용기 등의 용접
  • 특성 ① 전자세 철분 저수소계 용접봉으로 능률이 뛰어납니다.

    ② -45℃에서 저온 충격 인성치가 우수합니다.

    ③ 전자세 용접성이 우수합니다.
top
